1. Para qué sirve
En una instalación aislada, cuando la batería está llena y la casa consume poco, el Growatt reduce la producción de los paneles: esa energía simplemente no se usa. Con este esquema la usas para calentar el agua del termo, que se convierte en una especie de «batería de agua caliente».
El esquema sirve para instalaciones aisladas, con o sin la red como respaldo.
2. Qué necesitas
- Inversor Growatt SPF 6000 ES PLUS con batería CEG 51,2 V. Inversores Growatt · Baterías
- Contactor K1 (25 A en el esquema CEG): es el que enciende y apaga el termo.
- Magnetotérmico diferencial para la línea del termo (16 A, 30 mA, tipo A en el esquema CEG).
- Termo eléctrico con su termostato. En el ejemplo CEG la resistencia es de 1,2 kW.
- El mando: el contacto seco del Growatt o un relé de tensión externo (ver abajo).
- Un reloj, para que el termo solo arranque en las horas de sol.
3. Cómo funciona
Un pequeño mando avisa al contactor cuando hay energía sobrante, y el contactor enciende el termo. El mando puede ser de dos tipos.
Versión A: contacto seco del Growatt (por estado de carga)
Si la batería se comunica con el Growatt (cable CAN), el Growatt conoce el estado de carga (SOC). En el esquema CEG el contacto seco se cierra al 99 % y se abre al 90 %: el termo solo funciona cuando la batería está prácticamente llena.
Versión B: relé de tensión externo
Si el inversor no se comunica con el BMS de la batería, no conoce el porcentaje: se usa un relé que mide la tensión de la batería. En el esquema CEG enciende a 56 V y apaga a 54 V.
En las dos versiones el termostato del termo sigue haciendo su trabajo: cuando el agua está caliente, la resistencia se para sola.
4. Por qué hace falta el contactor
El contacto seco del Growatt (o el relé de tensión) está hecho para mandar, no para alimentar una carga como una resistencia. Por eso solo manda la bobina del contactor K1: es K1, dimensionado para la corriente del termo, el que cierra el circuito de la resistencia.
5. Errores que evitar
- Conectar el termo directamente al contacto seco.
- Una resistencia demasiado grande para el excedente disponible: en lugar de usar el excedente, descarga la batería.
- Umbrales de encendido y apagado demasiado cercanos: el contactor se enciende y se apaga sin parar.
- Olvidar la protección de la línea (magnetotérmico diferencial) o la toma de tierra.

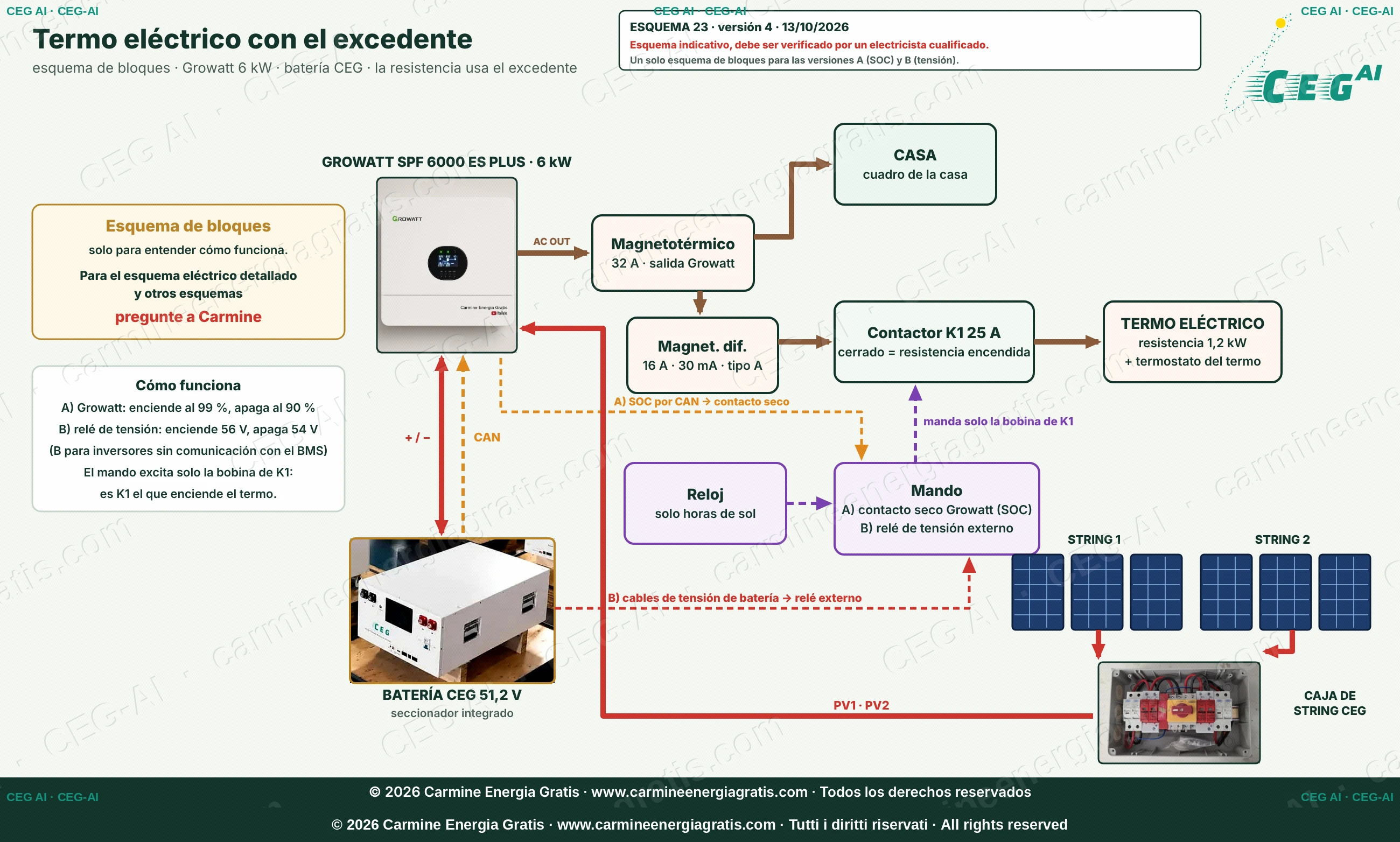

6. El esquema eléctrico detallado
El esquema de bloques sirve para entender cómo funciona. El esquema eléctrico detallado, con bornes y conexiones, está reservado a quien ha comprado a través de Carmine Energia Gratis: escribe a Carmine indicando tu número de prepedido CEG. La conexión y la puesta en marcha las hace un electricista cualificado.
7. Preguntas frecuentes
¿Funciona si tengo la red como respaldo?
Sí. El esquema CEG está pensado para instalaciones aisladas, con o sin la red como respaldo: el termo solo usa la energía solar sobrante cuando la batería está llena.
¿Puedo usar una resistencia más potente?
Depende de cuánta energía sobrante producen tus paneles y de la potencia del inversor. Una resistencia demasiado grande descarga la batería en lugar de usar el excedente: pregunta a Carmine antes de elegirla.
¿Qué diferencia hay entre la versión A y la versión B?
La versión A usa el contacto seco del Growatt y el estado de carga, y necesita que la batería se comunique con el inversor. La versión B usa un relé que mide la tensión de la batería, para inversores que no se comunican con el BMS.
¿Qué pasa por la noche?
Por la noche no hay excedente: la batería baja del umbral de apagado y el reloj limita el funcionamiento a las horas de sol, así que el termo se queda apagado.
¿Puedo conectarlo yo mismo?
El esquema de bloques sirve para entender el funcionamiento. La conexión y la puesta en marcha las hace un electricista cualificado.
Habla con Carmine
Antes de elegir componentes y conexiones, revisamos juntos tu instalación.
