1. À quoi ça sert
Dans une installation en site isolé, quand la batterie est pleine et que la maison consomme peu, le Growatt réduit la production des panneaux : cette énergie n'est tout simplement pas utilisée. Avec ce schéma, vous l'utilisez pour chauffer l'eau du ballon, qui devient une sorte de « batterie d'eau chaude ».
Le schéma est prévu pour les installations en site isolé, avec ou sans le réseau en secours.
2. Ce qu'il faut
- Onduleur Growatt SPF 6000 ES PLUS avec batterie CEG 51,2 V. Onduleurs Growatt · Batteries
- Contacteur K1 (25 A dans le schéma CEG) : c'est lui qui allume et éteint le chauffe-eau.
- Disjoncteur différentiel pour la ligne du chauffe-eau (16 A, 30 mA, type A dans le schéma CEG).
- Chauffe-eau électrique avec son thermostat. Dans l'exemple CEG la résistance fait 1,2 kW.
- La commande : le contact sec du Growatt ou un relais de tension externe (voir plus bas).
- Une horloge, pour que le chauffe-eau ne démarre qu'aux heures de soleil.

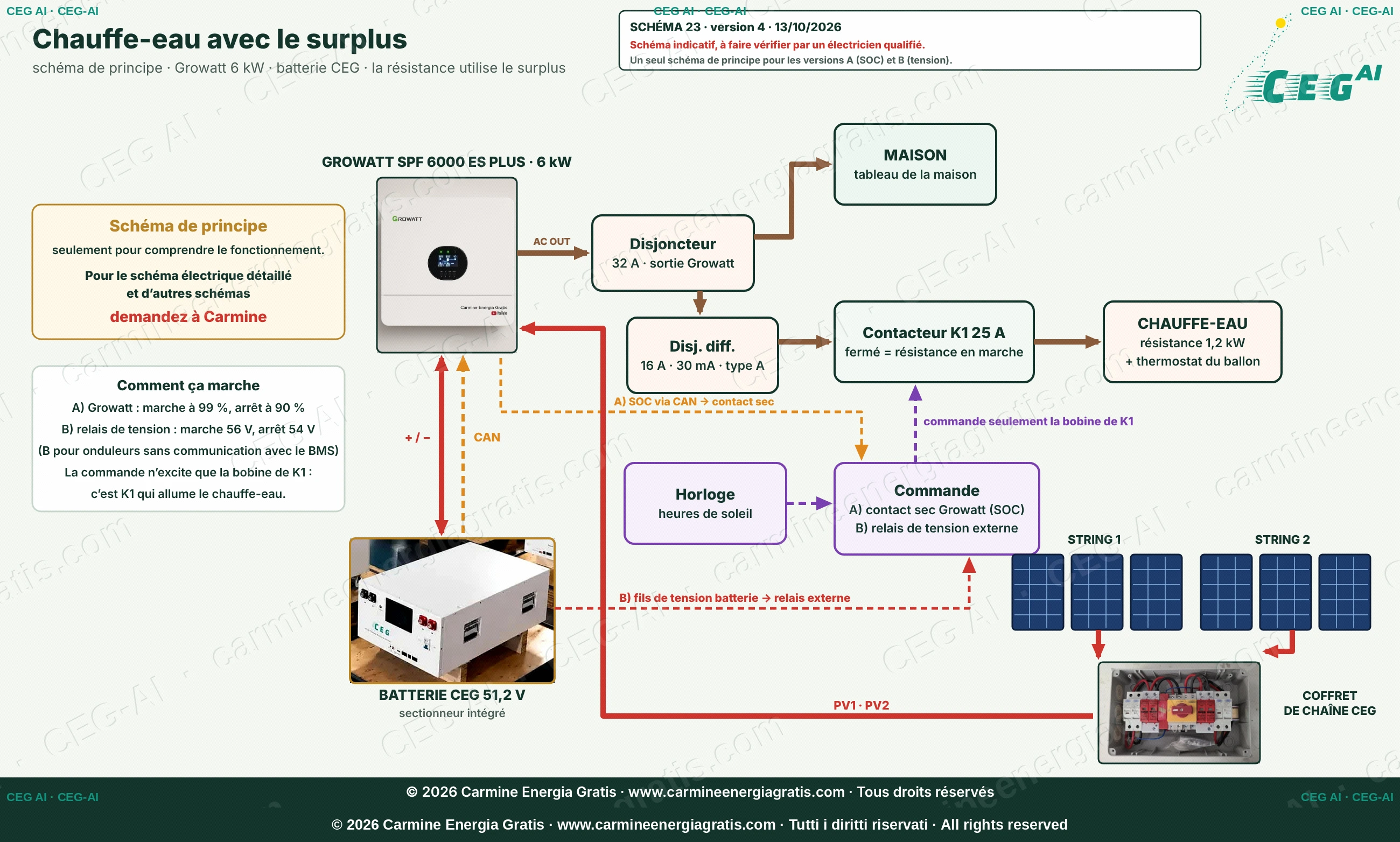

3. Comment ça marche
Une petite commande indique au contacteur qu'il y a de l'énergie en surplus, et le contacteur allume le chauffe-eau. La commande peut être de deux types.
Version A : contact sec du Growatt (selon l'état de charge)
Si la batterie communique avec le Growatt (câble CAN), le Growatt connaît l'état de charge (SOC). Dans le schéma CEG le contact sec se ferme à 99 % et se rouvre à 90 % : le chauffe-eau ne fonctionne que lorsque la batterie est pratiquement pleine.
Version B : relais de tension externe
Si l'onduleur ne communique pas avec le BMS de la batterie, il ne connaît pas le pourcentage : on utilise un relais qui mesure la tension de la batterie. Dans le schéma CEG il enclenche à 56 V et déclenche à 54 V.
Dans les deux versions, le thermostat du chauffe-eau continue son travail : quand l'eau est chaude, la résistance s'arrête toute seule.
4. Pourquoi un contacteur
Le contact sec du Growatt (ou le relais de tension) est fait pour commander, pas pour alimenter une charge comme une résistance. C'est pourquoi il commande seulement la bobine du contacteur K1 : c'est K1, dimensionné pour le courant du chauffe-eau, qui ferme le circuit de la résistance.
5. Erreurs à éviter
- Raccorder le chauffe-eau directement au contact sec.
- Une résistance trop grande par rapport au surplus disponible : au lieu d'utiliser le surplus, elle vide la batterie.
- Seuils de marche et d'arrêt trop proches : le contacteur s'allume et s'éteint sans arrêt.
- Oublier la protection de la ligne (disjoncteur différentiel) ou la mise à la terre.
6. Le schéma électrique détaillé
Le schéma de principe sert à comprendre le fonctionnement. Le schéma électrique détaillé, avec bornes et raccordements, est réservé à ceux qui ont acheté via Carmine Energia Gratis : écrivez à Carmine en indiquant votre numéro de précommande CEG. Le raccordement et la mise en service doivent être faits par un électricien qualifié.
7. Questions fréquentes
Est-ce que ça marche si je garde le réseau en secours ?
Oui. Le schéma CEG est prévu pour les installations en site isolé, avec ou sans le réseau en secours : le chauffe-eau n'utilise que l'énergie solaire en surplus quand la batterie est pleine.
Puis-je utiliser une résistance plus puissante ?
Cela dépend du surplus produit par vos panneaux et de la puissance de l'onduleur. Une résistance trop grande vide la batterie au lieu d'utiliser le surplus : demandez à Carmine avant de la choisir.
Quelle différence entre la version A et la version B ?
La version A utilise le contact sec du Growatt et l'état de charge, et demande que la batterie communique avec l'onduleur. La version B utilise un relais qui mesure la tension de la batterie, pour les onduleurs qui ne communiquent pas avec le BMS.
Que se passe-t-il la nuit ?
La nuit il n'y a pas de surplus : la batterie descend sous le seuil d'arrêt et l'horloge limite le fonctionnement aux heures de soleil, donc le chauffe-eau reste éteint.
Puis-je le raccorder moi-même ?
Le schéma de principe sert à comprendre le fonctionnement. Le raccordement et la mise en service doivent être faits par un électricien qualifié.
