Vous trouverez ici les schémas fonctionnels des installations CEG : ils servent à comprendre comment fonctionne l'installation et comment les éléments se raccordent. Les schémas électriques détaillés sont réservés aux clients qui ont acheté via Carmine Energia Gratis : pour les recevoir, écrivez à Carmine en indiquant votre numéro de précommande CEG.
Ces schémas montrent des configurations CEG de référence. Les valeurs de puissance, de câbles et de protection ne sont pas universelles. Growatt 6 kW : jusqu’à 4 kWc par chaîne ; Growatt 12 kW : jusqu’à 7,5 kWc par chaîne (d’après les manuels). Ces valeurs valent pour l’installation CEG représentée, pas pour d’autres onduleurs : il reste à vérifier les limites de tension à froid et de courant de chaque MPPT. Le différentiel de 300 mA à l’entrée ne remplace pas les protections de 30 mA nécessaires aux circuits de la maison. Ces schémas ne montrent pas toutes les mises à la terre et protections : l’électricien doit vérifier le fonctionnement autonome et en bypass.

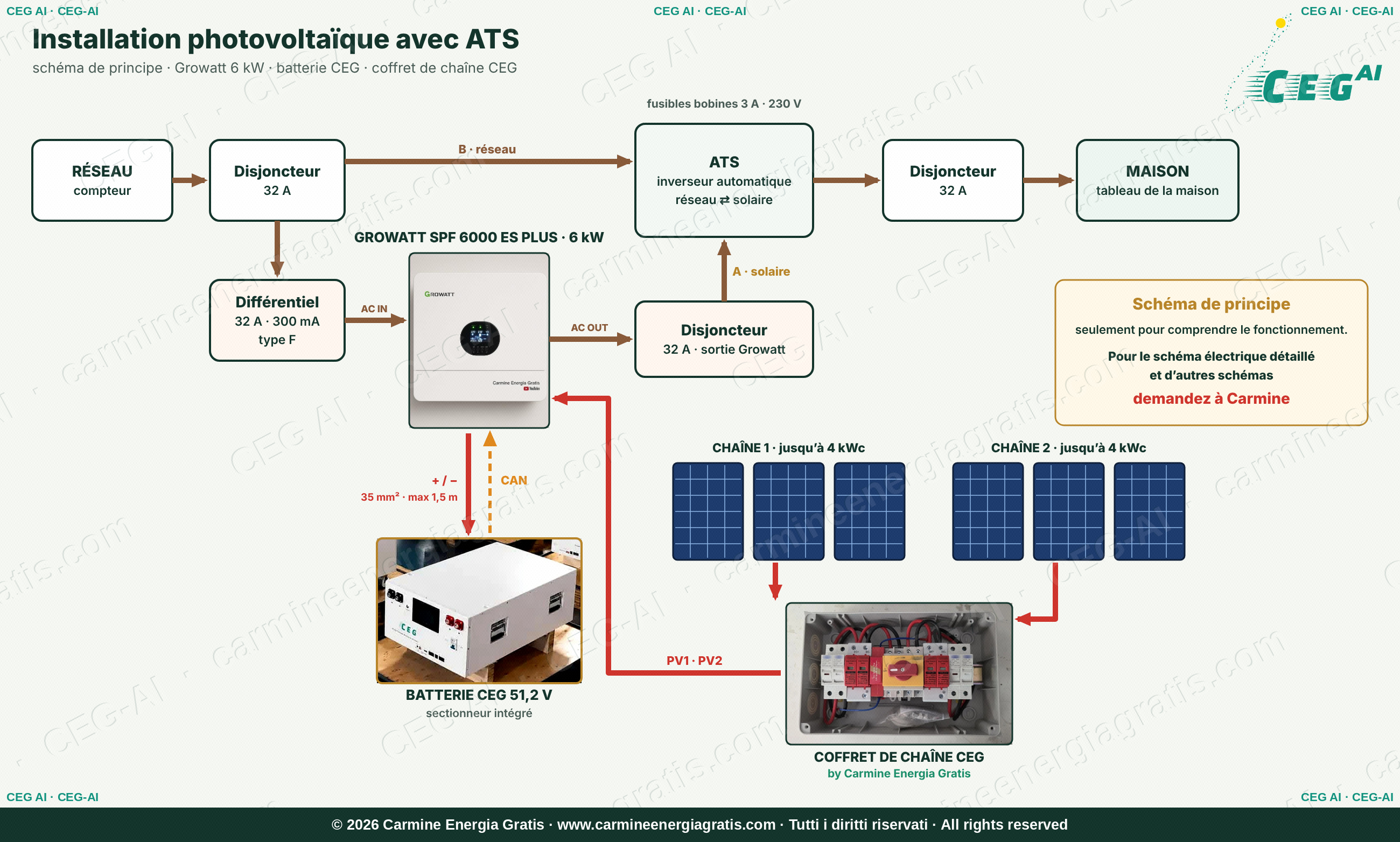

Installation solaire avec ATS
L'inverseur automatique fait passer la maison du réseau au solaire et inversement, sans jamais les mettre en parallèle.
Demander le schéma détailléInstallation avec contacteurs et interverrouillage
Deux contacteurs avec interverrouillage mécanique et électrique font le même travail que l'ATS ; le relais KA donne la priorité au Growatt.

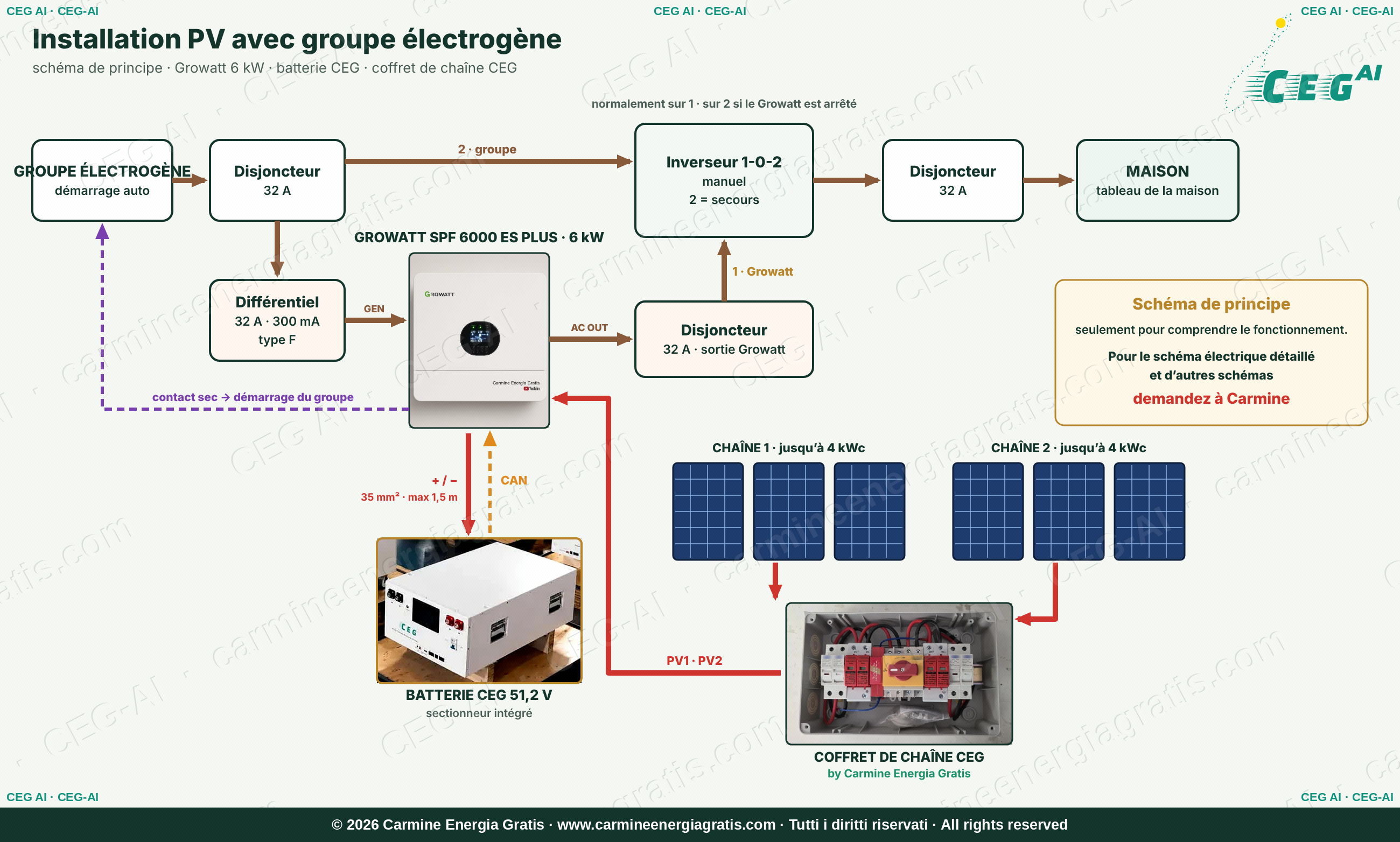

Demander le schéma détailléInstallation avec groupe électrogène
L’entrée GEN et le contact sec peuvent gérer un groupe à démarrage automatique si le groupe et son interface sont compatibles. Le contact sec est une commande ; il n’alimente pas le démarreur. Les seuils, la puissance, la qualité du courant et la charge doivent respecter les manuels. Le schéma CEG utilise un inverseur 1-0-2 pour une alimentation de secours alternative. Demandez à Carmine et à votre électricien pour les réglages et les branchements.

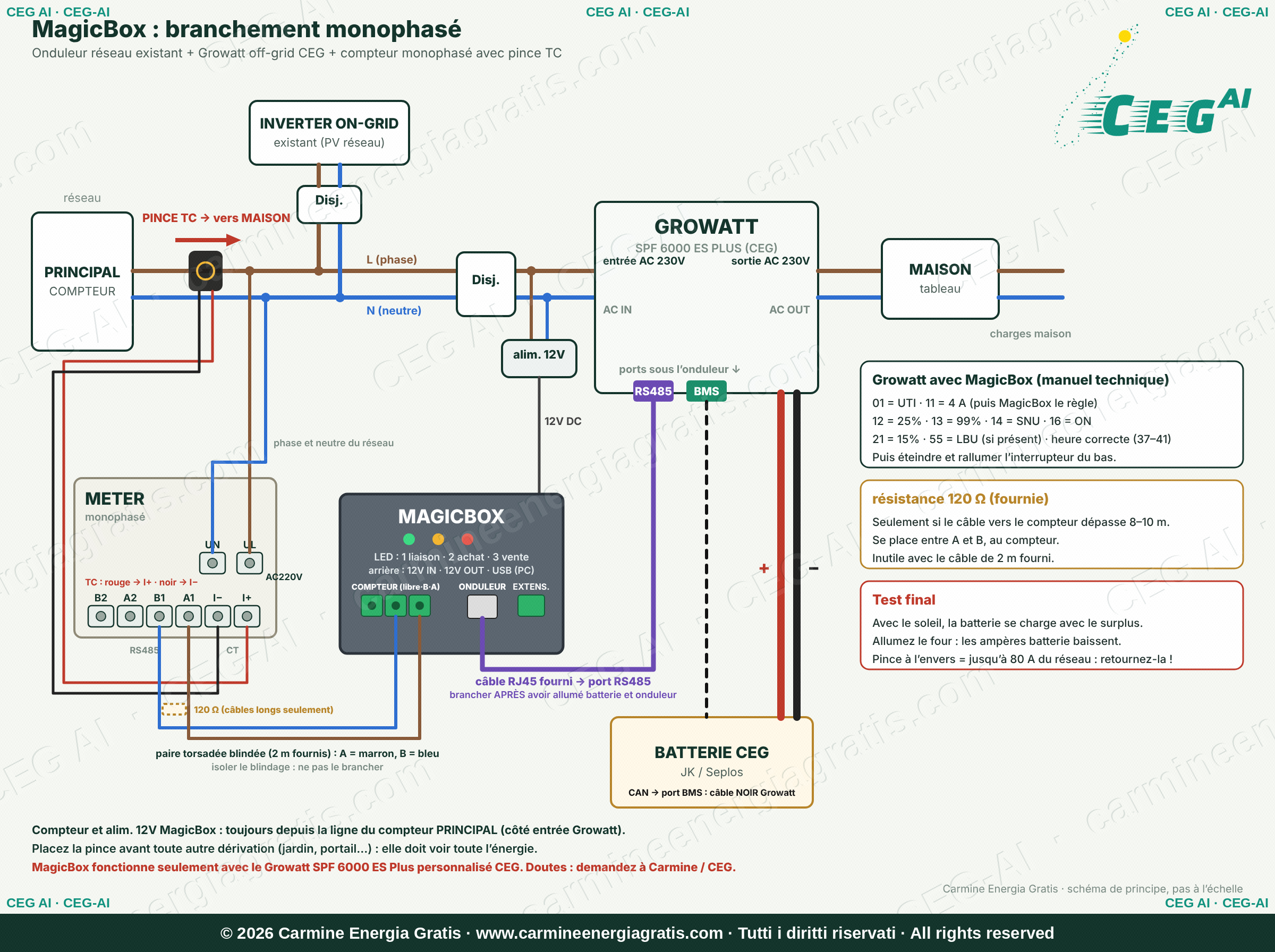

Demander le schéma détailléMagic Box monophasée
Comment ajouter un stockage à une installation solaire existante.

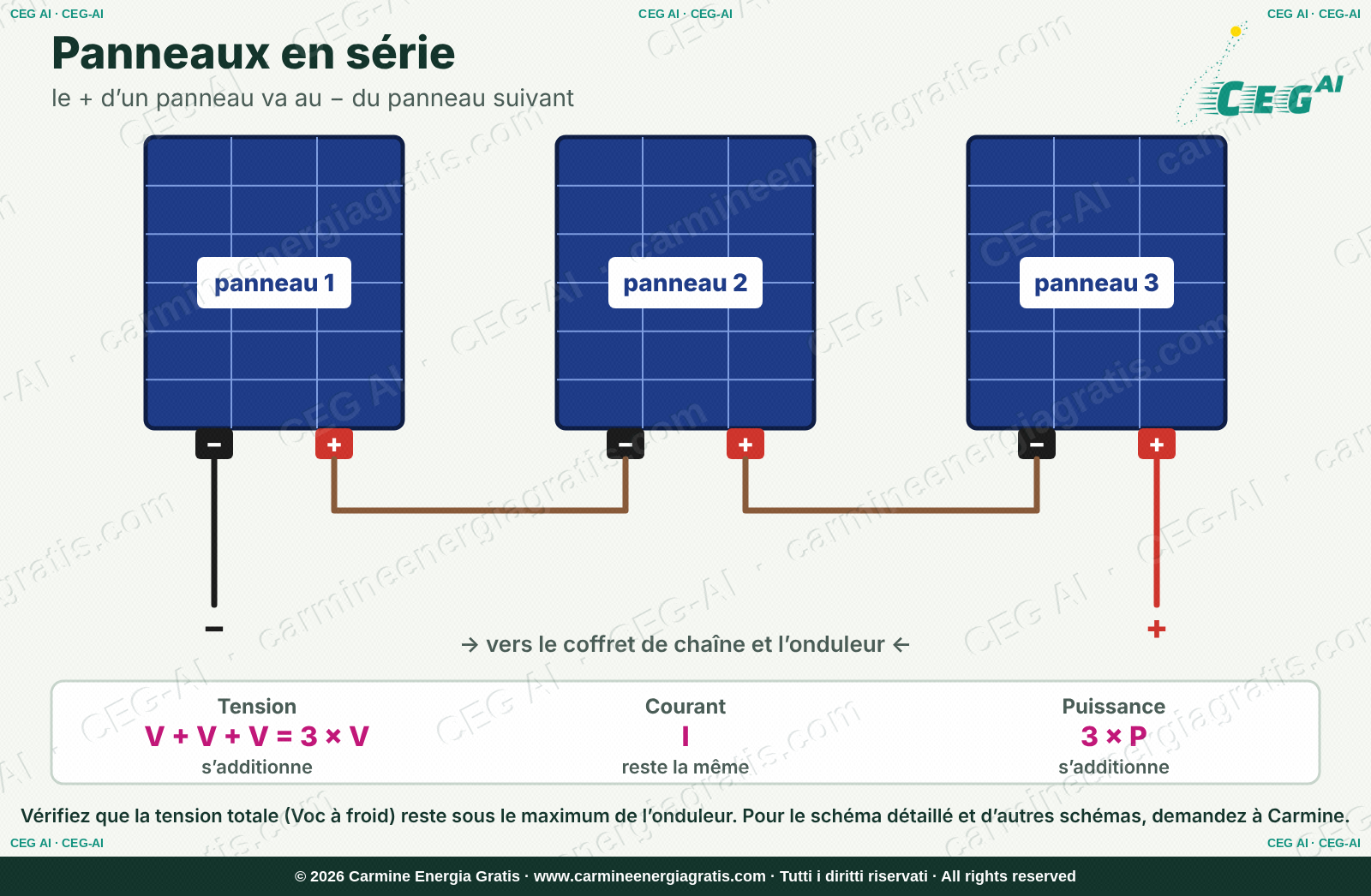

Demander le schéma détailléPanneaux en série
En série, la tension s'additionne et le courant reste le même.

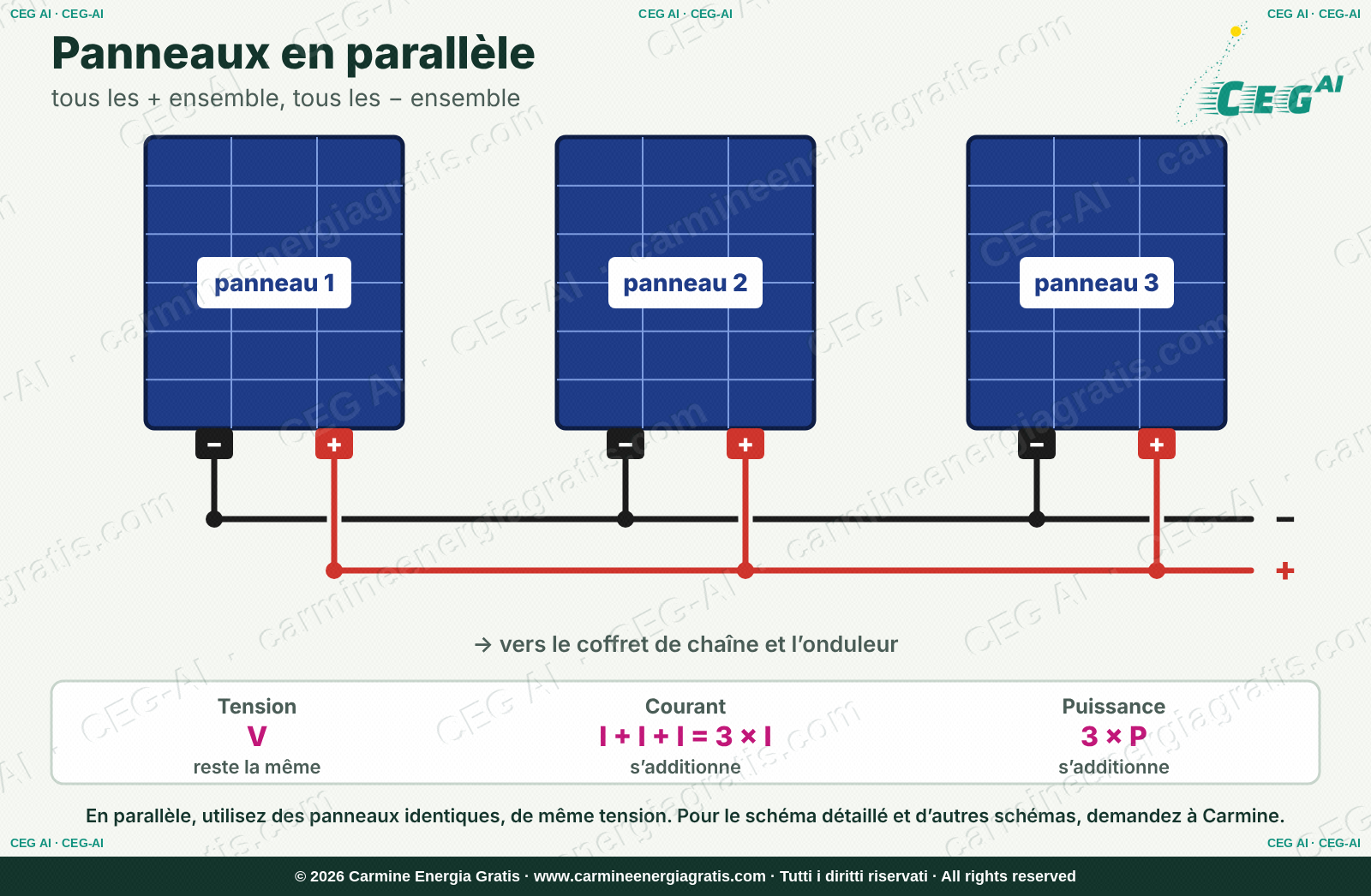

Demander le schéma détailléPanneaux en parallèle
En parallèle, le courant s'additionne et la tension reste la même.
Demander le schéma détailléContactez Carmine
Pour recevoir le schéma détaillé, indiquez votre modèle et votre numéro de précommande CEG à Carmine. Les schémas expliquent le système ; l’installateur réalise les branchements et les vérifications.
