Aquí encontrarás los esquemas de bloques de las instalaciones CEG: sirven para entender cómo funciona la instalación y cómo se conectan sus partes. Los esquemas eléctricos detallados están reservados a quien ha comprado a través de Carmine Energia Gratis: para recibirlos, escribe a Carmine indicando tu número de pedido anticipado CEG.
Estos esquemas muestran configuraciones CEG de referencia. Los valores de potencia, cables y protecciones no son universales. Growatt 6 kW: hasta 4 kWp por cadena; Growatt 12 kW: hasta 7,5 kWp por cadena (según los manuales). Estos valores valen para la instalación CEG dibujada, no para otros inversores: hay que comprobar los límites de tensión en frío y de corriente de cada MPPT. El diferencial de 300 mA de entrada no sustituye las protecciones de 30 mA necesarias en los circuitos de casa. Los esquemas no muestran todas las conexiones a tierra y protecciones: el electricista debe comprobar el funcionamiento aislado y en bypass.
Instalación solar con ATS
El conmutador automático pasa la casa de la red a la solar y viceversa, sin ponerlas nunca en paralelo.

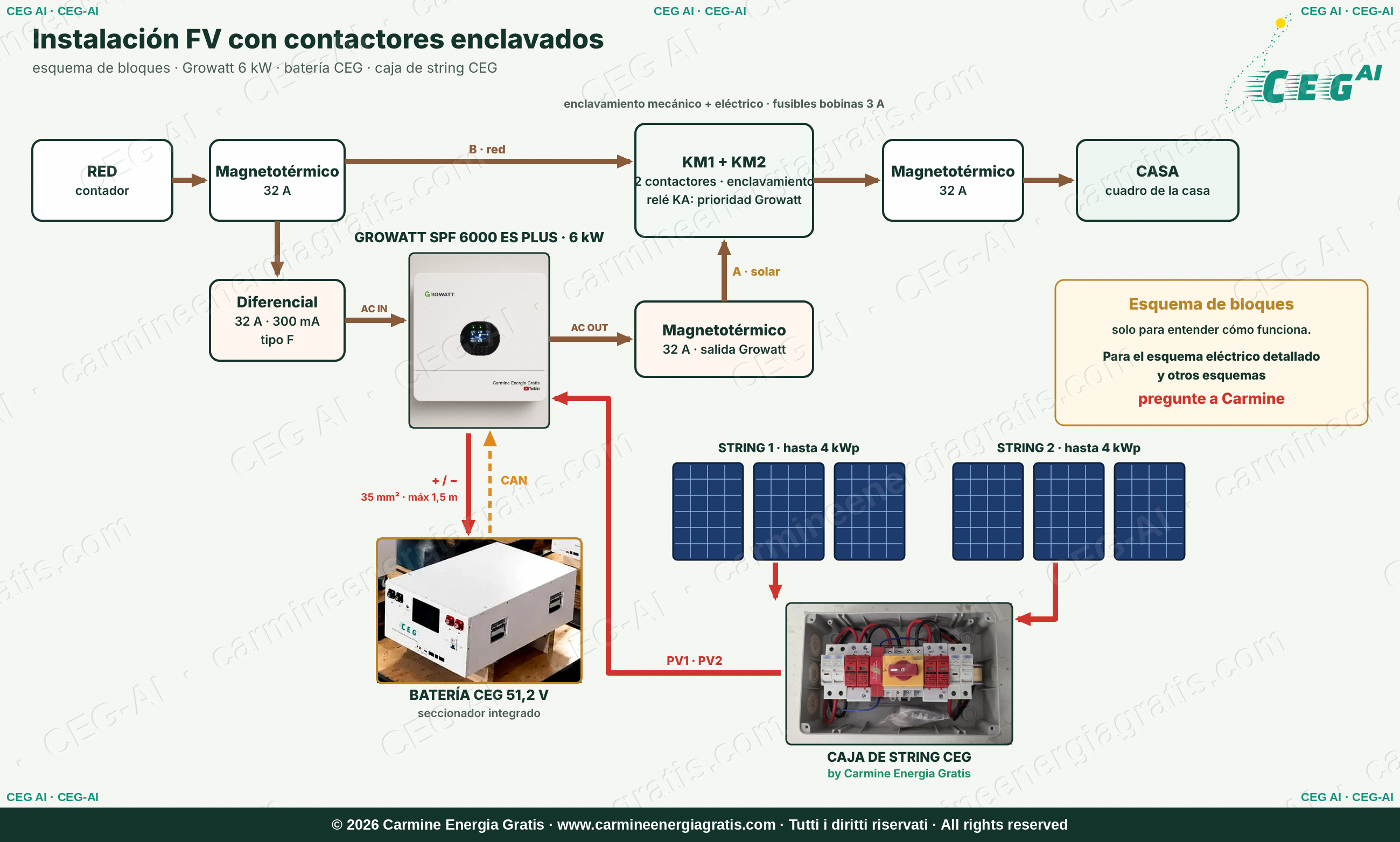

Pide el esquema detalladoInstalación con contactores y enclavamiento
Dos contactores con enclavamiento mecánico y eléctrico hacen el mismo trabajo que el ATS; el relé KA da prioridad al Growatt.
Pide el esquema detalladoInstalación con generador
La entrada GEN y el contacto seco pueden gestionar un generador de arranque automático si el generador y su interfaz son compatibles. El contacto seco es una señal de mando, no alimenta el motor de arranque. Los umbrales, la potencia, la calidad del suministro y la corriente de carga deben seguir los manuales. El esquema CEG usa un conmutador 1-0-2 para una alimentación alternativa de emergencia. Consulta a Carmine y a tu electricista.

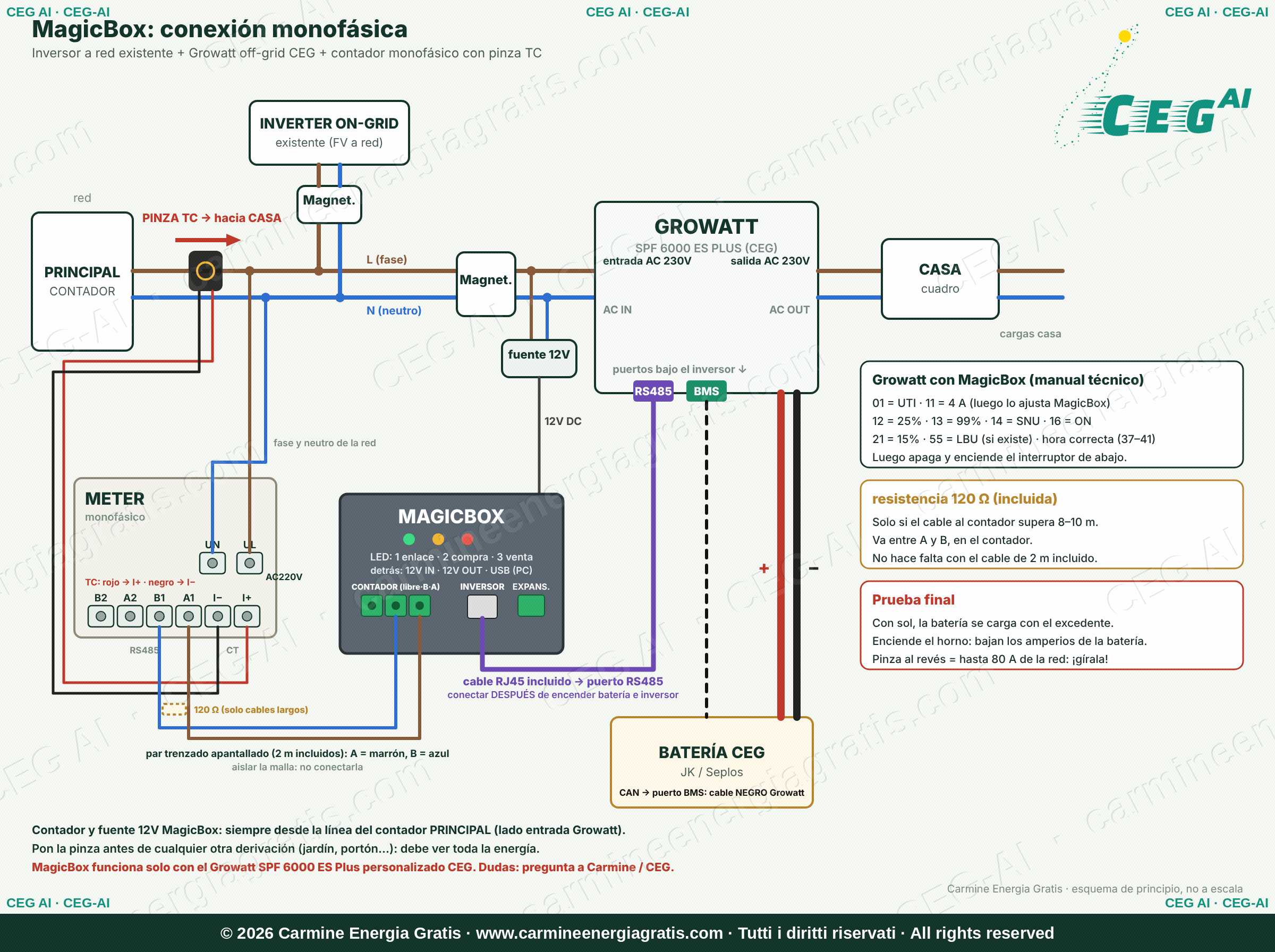

Pide el esquema detalladoMagic Box monofásica
Cómo añadir almacenamiento a una instalación solar ya existente.
Pide el esquema detalladoPaneles en serie
En serie la tensión se suma y la corriente sigue igual.
Pide el esquema detalladoPaneles en paralelo
En paralelo la corriente se suma y la tensión sigue igual.
Pide el esquema detalladoHabla con Carmine
Para recibir el esquema detallado, indica a Carmine tu modelo y número de prepedido CEG. Los esquemas explican el sistema; el instalador hace las conexiones y comprobaciones.
