Cuadro de protección de corriente continua CEG para dos cadenas fotovoltaicas

Cuadro precableado con protección y seccionamiento. Disponible para quienes compraron kits, baterías o inversores mediante pedido anticipado CEG.

Cuadro CEG abierto: componentes y cableado

238 €

Precio del cuadro estándar de doble cadena, por confirmar antes del pedido anticipado. Una cadena es un grupo de paneles conectados en serie.

Protecciones de cadenas y dispositivos contra sobretensiones de corriente continua (SPD).
Seccionador rotativo principal y cableado preparado.
Dispositivo de aerosol para extinción de 10 g.

El aerosol es un equipamiento extra: no sustituye a las protecciones, al dimensionamiento correcto ni a una instalación adecuada. Deben comprobarse tensión e intensidad nominales de los componentes respecto a las cadenas instaladas.

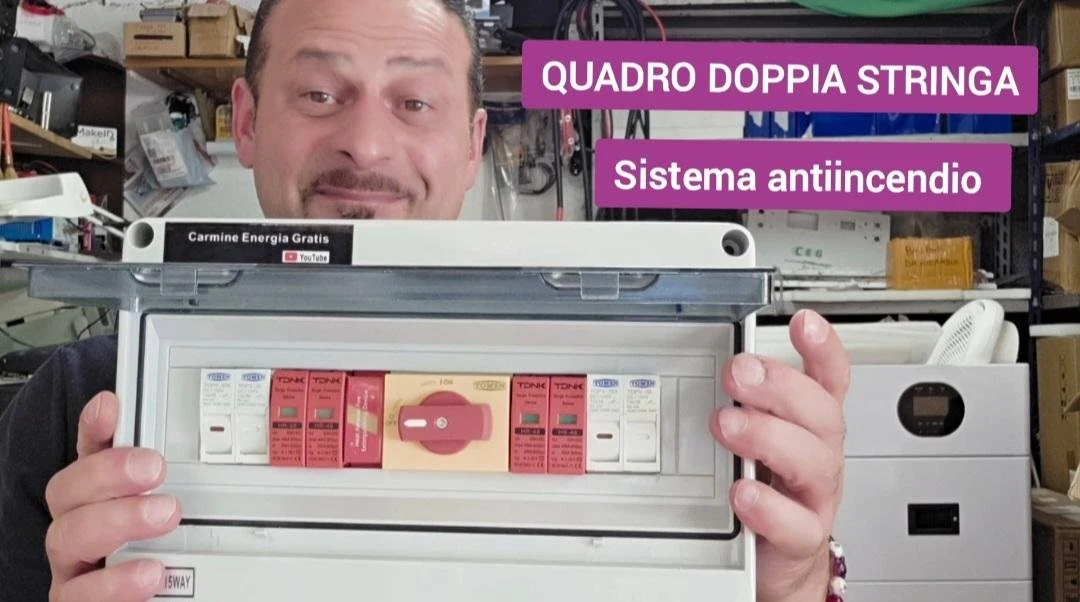

Carmine con el cuadro de doble cadena — Carmine presenta el cuadro en el canal.

¿Necesitas otro cuadro?

Se puede evaluar una configuración personalizada, incluido un cuadro de una sola cadena. Envía la referencia de tu compra CEG y las especificaciones de paneles e inversor.

Lista de precios válida hasta el 7 de noviembre de 2026, o hasta agotar existencias si ocurre antes, sujeta a disponibilidad y confirmación antes del pago. Los precios DDP incluyen aranceles y entrega, según el destino y el presupuesto final del vendedor. Las condiciones para Cerdeña y las islas menores se confirman antes del pedido.

Hablemos antes de comprar

Empezamos por dimensionar tu instalación fotovoltaica: comprobamos consumo, compatibilidad y configuración según tus necesidades. Cada compra necesita un nuevo pedido anticipado CEG, incluidas las compras posteriores, para registrar el producto y activar el soporte y la asistencia técnica CEG.

Contacta con Carmine

Presentación del cuadro de corriente continua

▶ Mira la presentación del cuadro de CarmineAbrir en YouTube

Escribir a Carmine

Correo sobre el cuadro de corriente continua CEG

Las protecciones del lado de los paneles (DC)

Fusibles gPV: su necesidad y calibre dependen de las cadenas realmente en paralelo, de la corriente inversa posible, de los cables y del fusible máximo admitido por el panel. El número de cadenas no basta. El cuadro CEG descrito lleva 16 A por cadena: comprueba la compatibilidad con Carmine y el instalador.
Seccionamiento DC: dispositivo adecuado a la tensión y corriente, considerando el frío y la conexión de polos. Un magnetotérmico solo sirve para seccionar si está certificado para ello. Comprueba el seccionador CEG de 32 A para el circuito real.
Protectores SPD: el tipo y la tensión dependen de la protección contra rayos, los cables y la coordinación. El tipo 2 del cuadro no sirve para todos los casos.
Cables solares: H1Z2Z2-K, dimensionados según corriente, temperatura, instalación y caída de tensión.
Batería: coordina el BMS, el seccionamiento y las protecciones DC de cada rama. No supongas que la protección interna cubre cualquier cableado.

Consulta a Carmine y a tu electricista. CEI 64-8 y solar aislada
