Carcasas, BMS y cables a medida CEG

Opciones 8–12: componentes y accesorios adecuados para la configuración de tu instalación.

Carcasas y accesorios — Lista de precios CEG
Opción	Descripción	Precio	Entrega orientativa
8	Carcasa 16S + BMS · China	Horizontal 510 € · Vertical 700 €	6–9 semanas
9	Carcasa 16S + BMS Seplos V3 / JK · Alemania	Horizontal 590 € · Vertical 840 €	Unos 5 días
10	Carcasa 8S para batería de 25,6 V · China Anchura 44 × profundidad 40 × altura 24 cm	490 €	Unas 8 semanas
11	Equilibrador Seplos	110 €	Por confirmar
12	Ampliación de garantía solo para celdas hasta un total de 10 años	120 €	Opcional

Garantía: 5 años para el equipo completo. Ampliación opcional para las celdas hasta un total de 10 años (120 €).

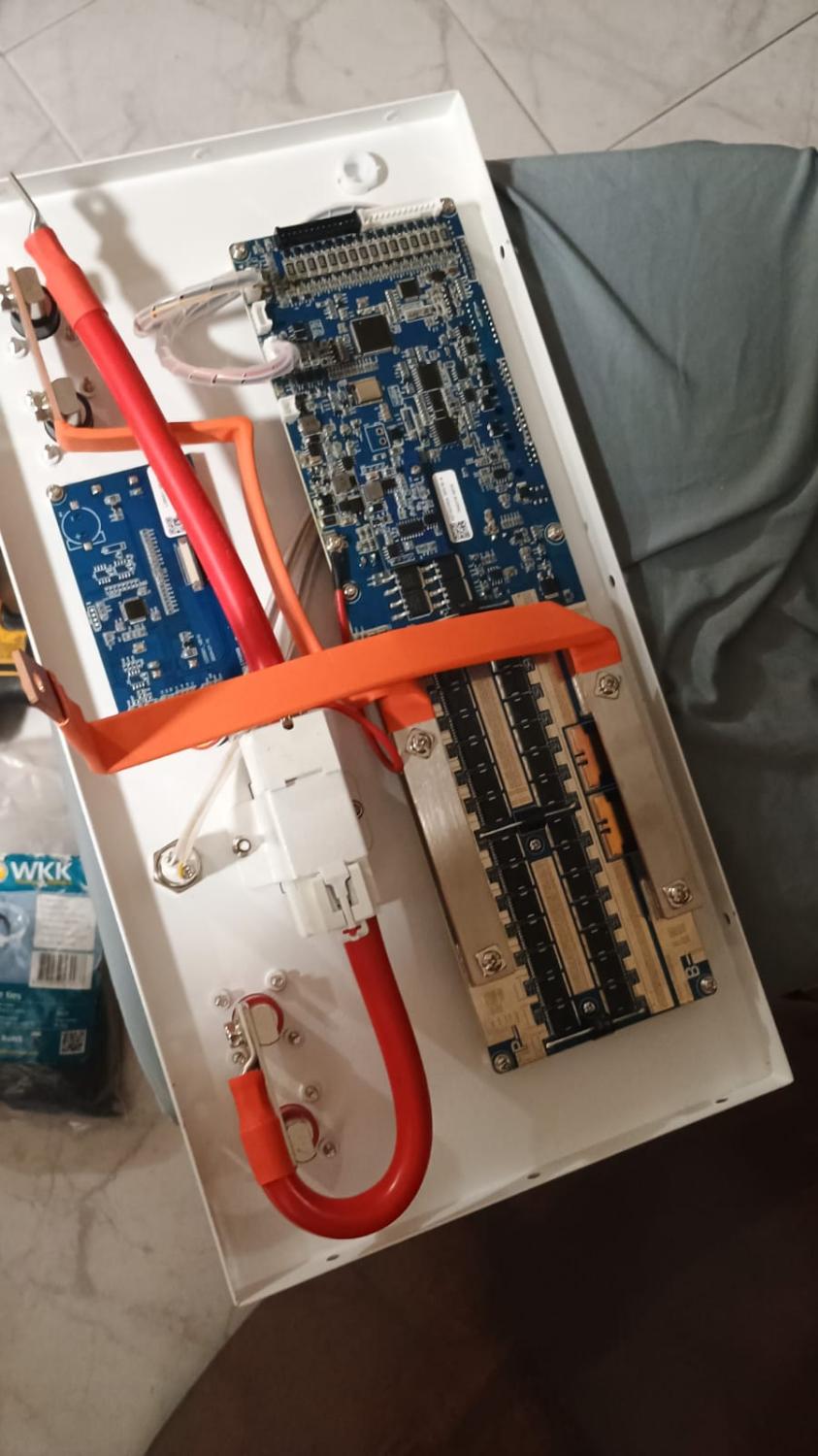

Cables de cobre a medida

De alta calidad y gran flexibilidad cables de cobre con terminales y conectores de cobre estañado. Los preparo con las longitudes y conexiones solicitadas por los amigos del canal que han comprado inversores o baterías mediante pedido anticipado CEG.

Para un presupuesto, indica modelo comprado, longitudes y conexiones necesarias. La sección debe tener en cuenta intensidad, trazado, longitud y protecciones, con comprobación del instalador.

Detalles de carcasas y otros accesorios

Carcasa con BMS JK: solo blanca. Carcasa con BMS Seplos: blanca o negra, según disponibilidad.
Magic Box monofásico 185 €; trifásico 195 €.
Wi-Fi / registrador de datos Growatt: disponibilidad y presupuesto por correo.
Dispositivo de aerosol para extinción: bajo consulta. El cuadro de protección de corriente continua estándar incluye uno de 10 g.

Ver el cuadro de protección de doble cadena →

Lista de precios válida hasta el 7 de noviembre de 2026, o hasta agotar existencias si ocurre antes, sujeta a disponibilidad y confirmación antes del pago. Los precios DDP incluyen aranceles y entrega, según el destino y el presupuesto final del vendedor. Las condiciones para Cerdeña y las islas menores se confirman antes del pedido.

BMS Seplos V2: disponible solo con envío desde China. Seplos V3 y JK siguen siendo opciones, sujetas a disponibilidad y a la configuración confirmada por Carmine.

Hablemos antes de comprar

Empezamos por dimensionar tu instalación fotovoltaica: comprobamos consumo, compatibilidad y configuración según tus necesidades. Cada compra necesita un nuevo pedido anticipado CEG, incluidas las compras posteriores, para registrar el producto y activar el soporte y la asistencia técnica CEG.

Contacta con Carmine

Escribir a Carmine

Correo sobre materiales CEG

Materiales para una instalación Growatt con batería CEG (tabla 6 kW / 12 kW)

En el esquema CEG con suministro monofásico de 6 kW, Carmine propone una protección de entrada común de 32 A, también con varios inversores en paralelo. Esta indicación se refiere a esa configuración. Tu electricista debe comprobar la línea, el bypass, la carga de baterías y las instrucciones del fabricante. Consulta a Carmine sobre el esquema CEG.

Referencias del esquema CEG
Parte	6 kW	12 kW
Entrada de red	Magnetotérmico 2P 32 A (contador 6 kW: 6000 ÷ 230 ≈ 26 A) + descargador T1+T2	Según la potencia del contador: con contador de 6 kW un solo 32 A común; + descargador T1+T2
Hacia la entrada del Growatt	Diferencial 2P 32 A 300 mA tipo F	Igual
Salida Growatt	Magnetotérmico 2P 32 A	Magnetotérmico 63 A
Conmutación	ATS, o 2 contactores 40 A AC-1 con enclavamiento, 2 contactos auxiliares 1NC y relé KA, o conmutador manual 1-0-2	Contactores 63 A AC-1
Bobinas	2 portafusibles con fusibles 3 A 230 V	Igual
Hacia la casa	Descargador T1+T2 + magnetotérmico 2P 32 A	Según el cuadro de la casa
Cables AC	Fase, neutro y tierra 6 mm²	Fase, neutro y tierra 10 mm²
Tierra de la casa	Barra equipotencial → toma de tierra: normalmente 16 mm², la elige el electricista	Igual
Cables de batería	35 mm² hasta 1,5 m; 50 mm² hasta 4 m	SPE12000ES: 2 positivos + 2 negativos de al menos 35 mm² hasta 1,5 m; más de 1,5 m 50 mm² por conductor
Comunicación	Cable CAN negro del Growatt (puerto BMS)	Igual
Paneles	Cuadro de string CEG (2 entradas, fusibles 16 A, descargadores, seccionador 32 A); cables solares H1Z2Z2-K	Igual

Valores de referencia del esquema CEG: secciones y protecciones las comprueba el electricista según instalación, longitud y temperatura. Pregunta a Carmine.

Un Growatt de 6 kW: Carmine indica al menos 35 mm² para cada cable positivo y negativo, con hasta 1,5 m entre batería e inversor. Pregunta a Carmine.
Un Growatt SPE 12000 ES de 12 kW: dos positivos y dos negativos, cada uno de al menos 35 mm², hasta 1,5 m, en el esquema CEG con dos baterías en paralelo. El manual indica 2 × 2 AWG (unos 33,6 mm² por conductor). Pregunta a Carmine.
Dos SPE 12000 ES en paralelo: cuatro positivos y cuatro negativos, ocho conductores en total. Cada inversor mantiene sus conexiones de batería. Pregunta a Carmine.
Más de 1,5 m: Carmine propone 50 mm² por conductor. No sirve para cualquier longitud. El instalador debe comprobar la corriente admisible, la caída de tensión, los bornes y las protecciones de cada rama. Los cables paralelos necesitan iguales características y longitudes y un reparto correcto de corriente.
Lado AC: los esquemas CEG indican 6 mm² para 6 kW y 10 mm² para 12 kW, con protecciones de salida de 32 A y 63 A. Hay que comprobar estos valores según instalación, temperatura, longitud y protecciones. Pregunta a Carmine.
Tierra: el electricista dimensiona las conexiones de protección y la toma de tierra para la instalación real. No basta con la potencia del inversor.

Usa el calculador para una primera estimación y pide al instalador que la revise. Calculador de cables
