El número inicial de paneles compara el consumo diario con la producción media del mes menos productivo del periodo elegido. Es solo un punto de partida: después PVGIS SHScalc comprueba paneles, batería y consumo con datos horarios históricos. La tabla muestra los días en los que la batería alcanza su reserva y la energía media no cubierta.

PVcalc estima la producción potencial con pérdidas del 14 %, silicio cristalino y módulos ventilados. SHScalc utiliza su rendimiento aislado de 0,67, incluidas las pérdidas; no se vuelven a aplicar el 14 % ni el 95 %. Los resultados describen magnitudes distintas. El consumo diario es constante, también en uso ocasional; de mayo a septiembre se muestran solo esos meses de la simulación anual. No se simulan sombras cercanas, nieve, límites de potencia, envejecimiento ni estrategias específicas de respaldo.

Métodos y limitaciones de PVGIS — Comisión Europea / JRC

Sombras y obstáculos. Para cada obstáculo que dibujas (chimenea, antena, claraboya, buhardilla, parabólica, árboles y casas cercanas) el programa calcula la posición del sol el día 21 de cada mes, del amanecer al atardecer, cada 15 minutos, y sigue la sombra sobre el faldón. Un panel tocado por la sombra aunque sea en parte se cuenta como apagado en ese momento, porque su diodo de bypass lo excluye. Para cada panel indica la pérdida del año y del peor mes y aconseja si dejarlo así (sombra solo temprano por la mañana o al final de la tarde, cuando el sol está bajo), poner un optimizador o moverlo. La producción de PVGIS se mantiene completa; los kWh perdidos por las sombras se indican mes a mes en el proyecto. Carmine sugiere el optimizador solo en los paneles que quedan en sombra en las horas buenas: cuando la sombra supera cierto porcentaje el panel queda excluido y una cadena de 6 trabaja como una de 5, mientras los demás siguen produciendo.

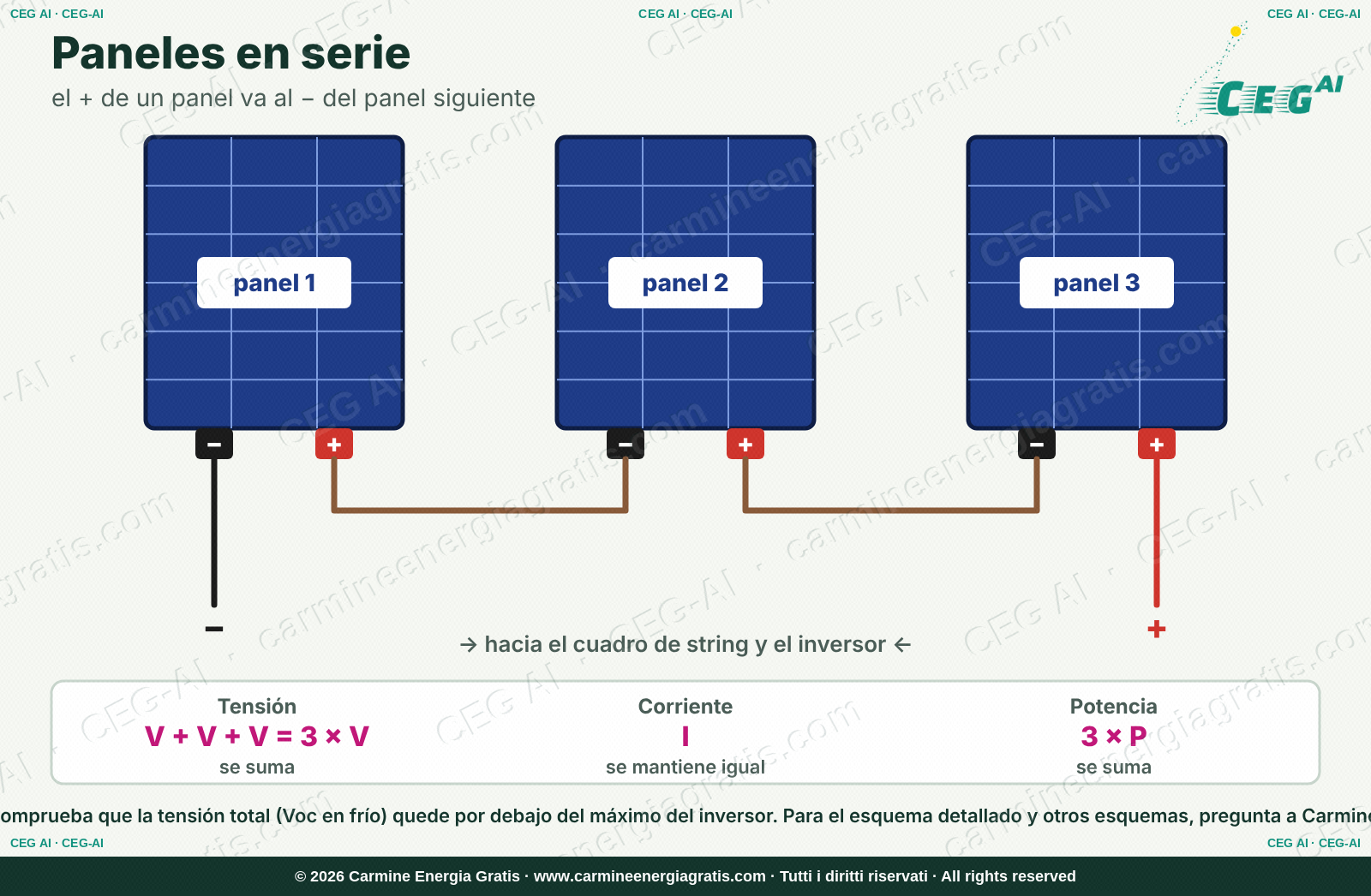

Cadenas e inversores. Con la Voc y la Isc del panel que eliges, el programa calcula cuántos paneles poner en serie: Voc × 1,12 para el frío, mejor un panel menos que uno más. Los límites vienen de las fichas técnicas de los inversores Growatt: 6 kW con 490 V en frío, 16 A y 4.000 W por entrada; 12 kW con 540 V, 27 A y 7.500 W por entrada; arranque a 120 V. Dos faldones nunca se mezclan en la misma cadena. En monofásico propone 6 kW, 12 kW o 2 o 3 inversores de 6 kW en paralelo; en trifásico 3 × 6 kW (18 kW) o 3 × 12 kW (36 kW).

Batería. Calcula la capacidad necesaria para los días sin sol que eliges y la compara con las baterías CEG: 16 y 17 kWh contadas al 80%, la de 34 kWh entera, con la autonomía de cada una y la corriente de carga estimada.
