Qui trovi gli schemi a blocchi degli impianti CEG: servono a capire come funziona l'impianto e come si collegano le parti. Gli schemi elettrici dettagliati sono riservati a chi ha acquistato tramite Carmine Energia Gratis: per riceverli scrivi a Carmine e indica il numero del tuo preordine CEG.
Gli schemi rappresentano configurazioni CEG di riferimento. I valori di potenza, cavi e protezioni non sono universali. Growatt 6 kW: fino a 4 kWp per stringa; Growatt 12 kW: fino a 7,5 kWp per stringa (dai manuali). I valori valgono per l’impianto CEG disegnato, non per altri inverter: restano da verificare i limiti di tensione a freddo e di corrente di ogni MPPT. Il differenziale da 300 mA in ingresso non sostituisce le protezioni da 30 mA richieste sui circuiti di casa. Gli schemi a blocchi non mostrano tutti i collegamenti di terra e le protezioni: l’elettricista deve verificare il sistema sia a isola sia in bypass.
Impianto fotovoltaico con ATS

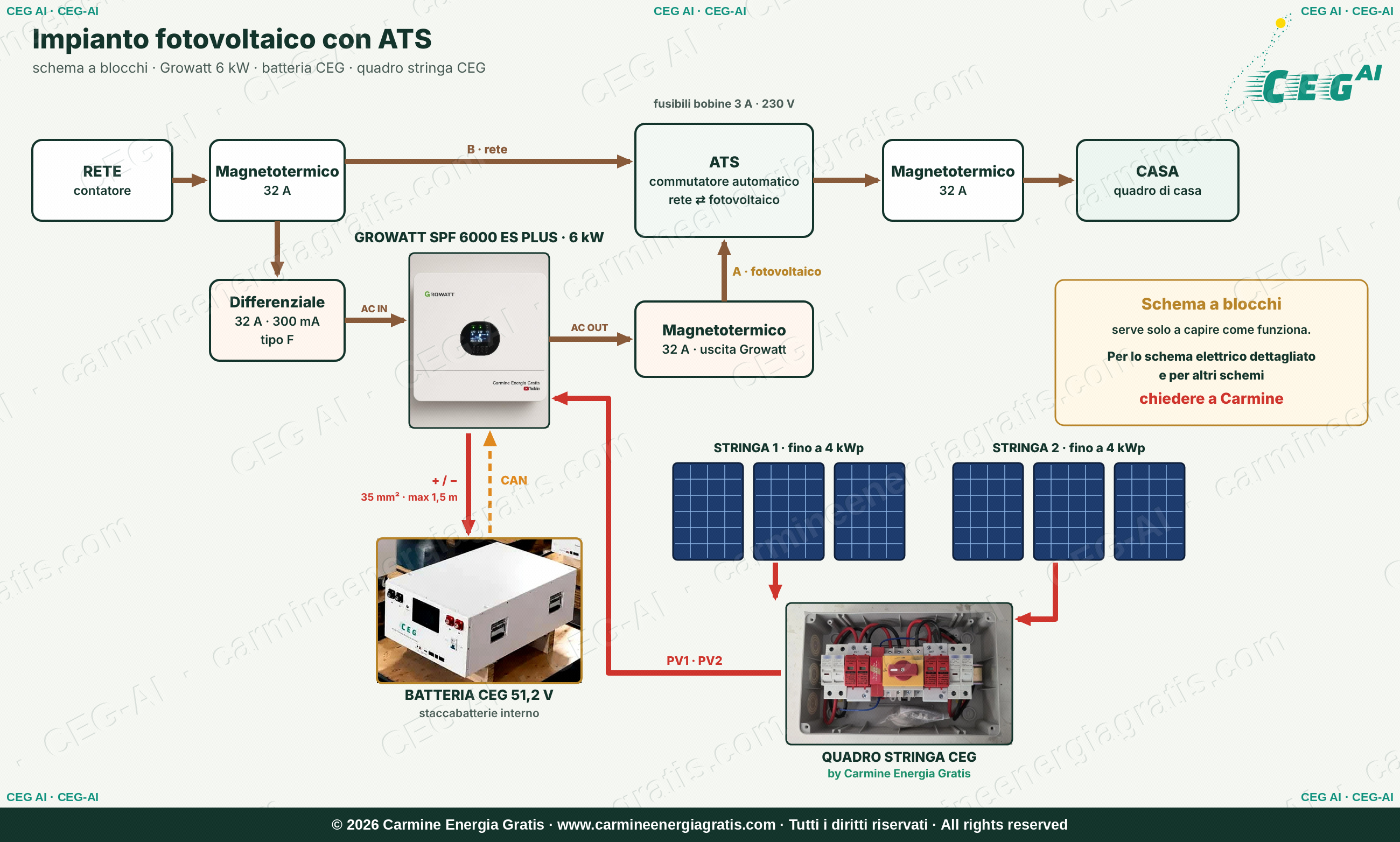

Il commutatore automatico passa la casa dalla rete al fotovoltaico e viceversa, senza mai metterli in parallelo.
Chiedi lo schema dettagliatoImpianto con teleruttori e interblocco

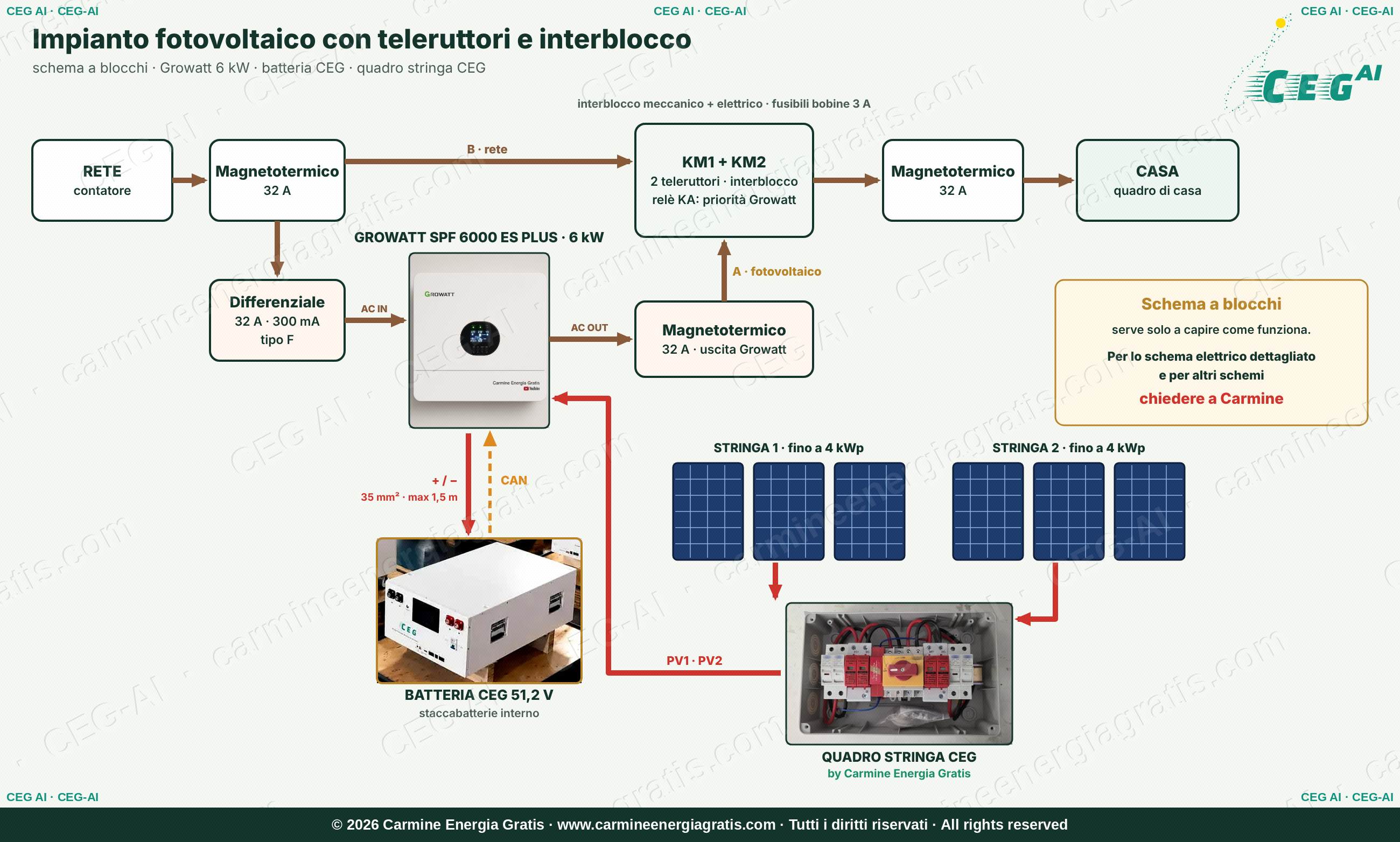

Due teleruttori con interblocco meccanico ed elettrico fanno lo stesso lavoro dell'ATS; il relè KA dà la precedenza al Growatt.
Chiedi lo schema dettagliatoImpianto con generatore

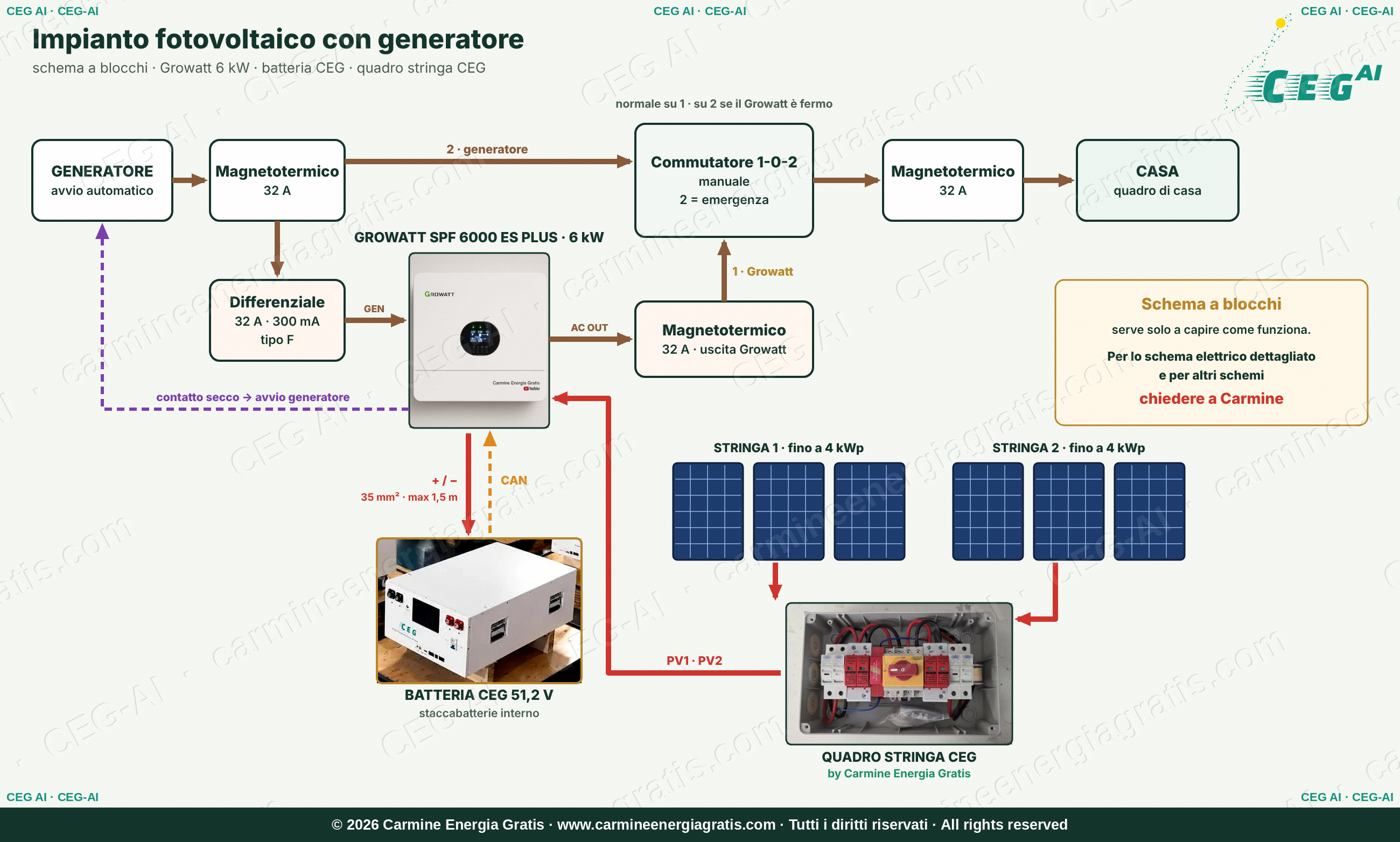

L’ingresso GEN e il contatto secco consentono di gestire un generatore con avviamento automatico, se il generatore e la sua interfaccia sono compatibili. Il contatto secco è un comando, non un’alimentazione del motorino di avviamento. Soglie, potenza, qualità dell’alimentazione e corrente di ricarica devono rispettare i manuali. Nello schema CEG il commutatore 1-0-2 permette l’alimentazione alternativa in emergenza. Per configurazione e collegamenti chiedi a Carmine e al tuo elettricista.
Chiedi lo schema dettagliatoMagic Box monofase

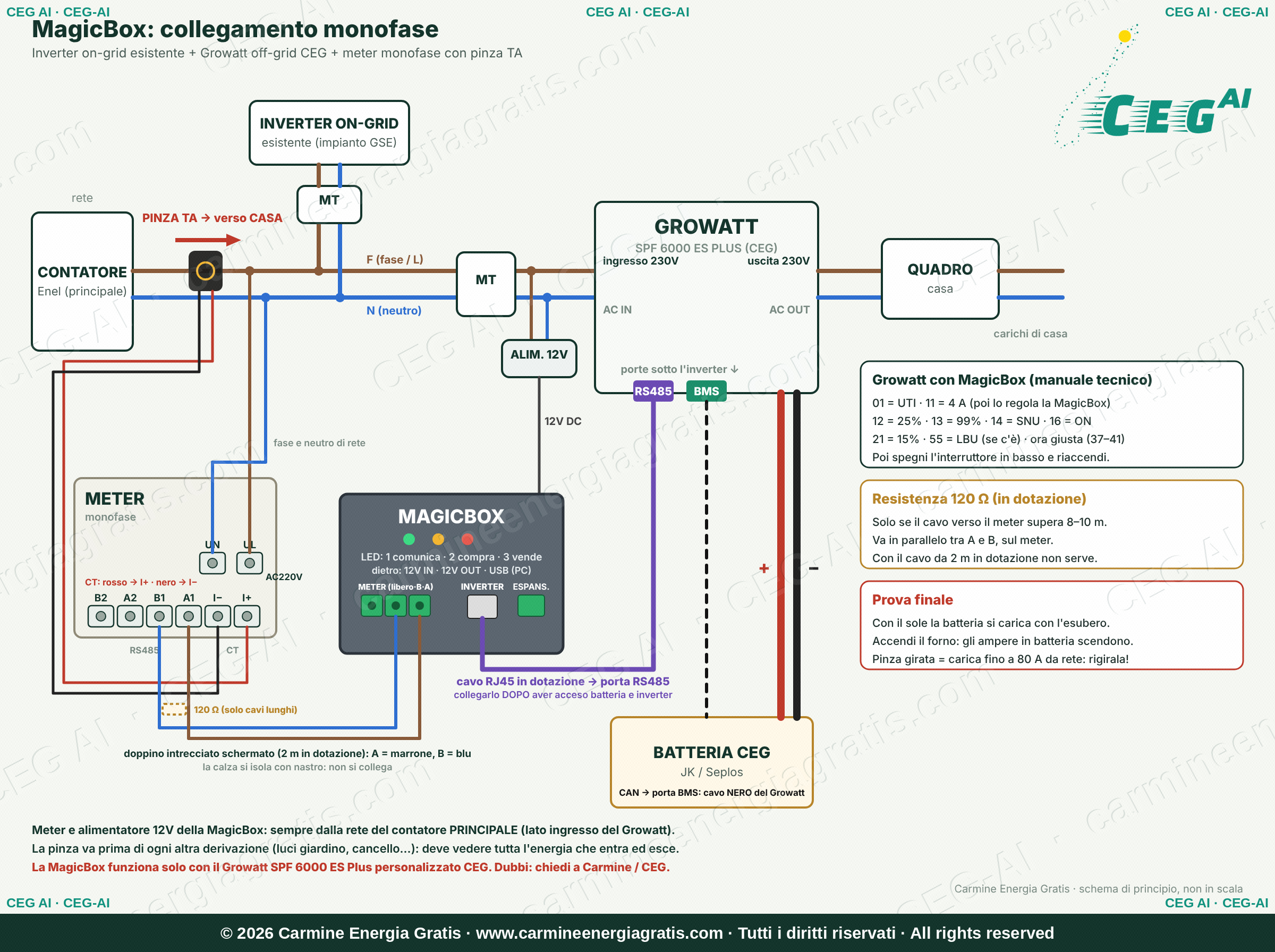

Come si affianca un accumulo a un fotovoltaico già esistente.
Chiedi lo schema dettagliatoPannelli in serie

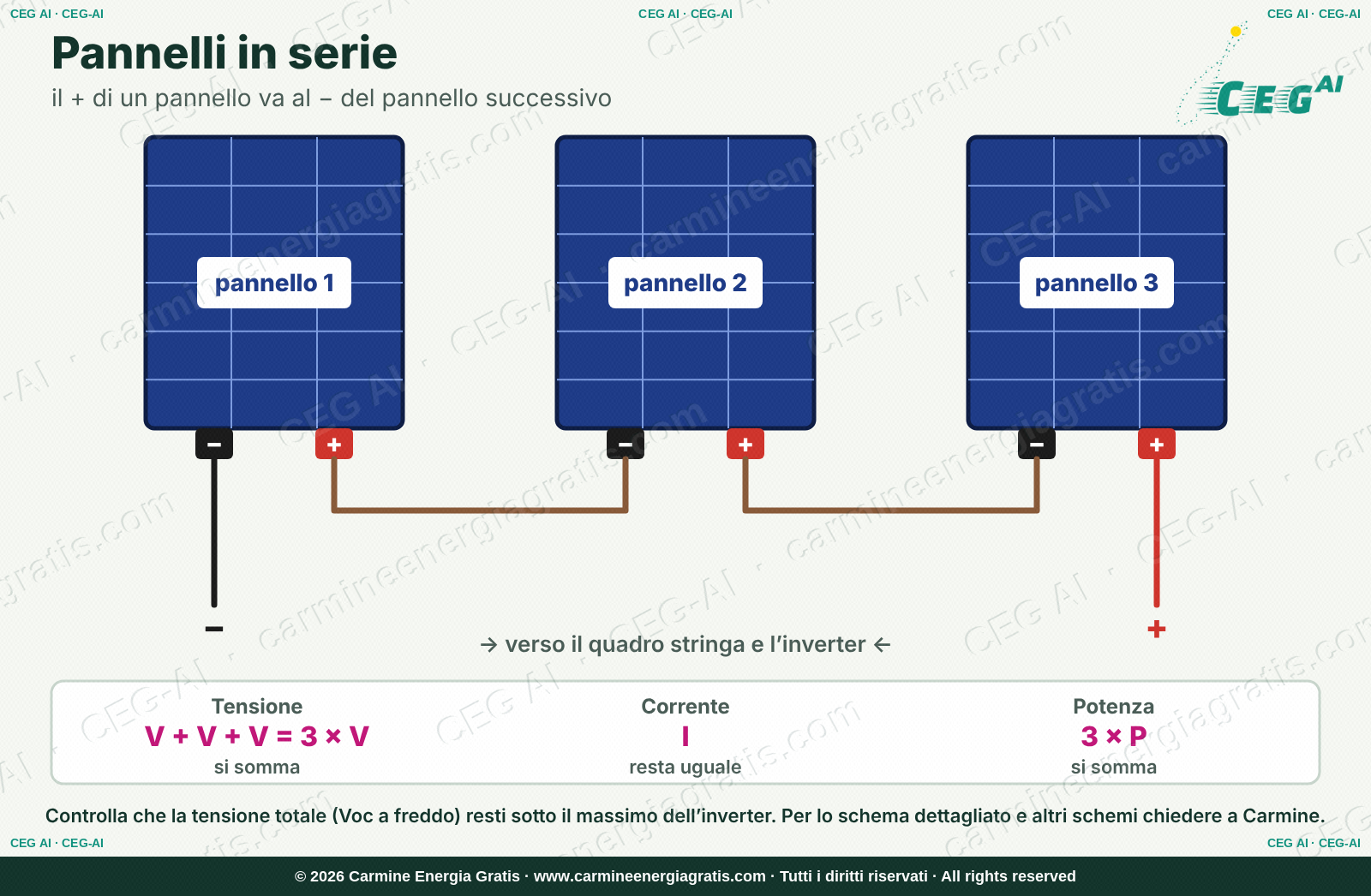

In serie la tensione si somma e la corrente resta uguale.
Chiedi lo schema dettagliatoPannelli in parallelo

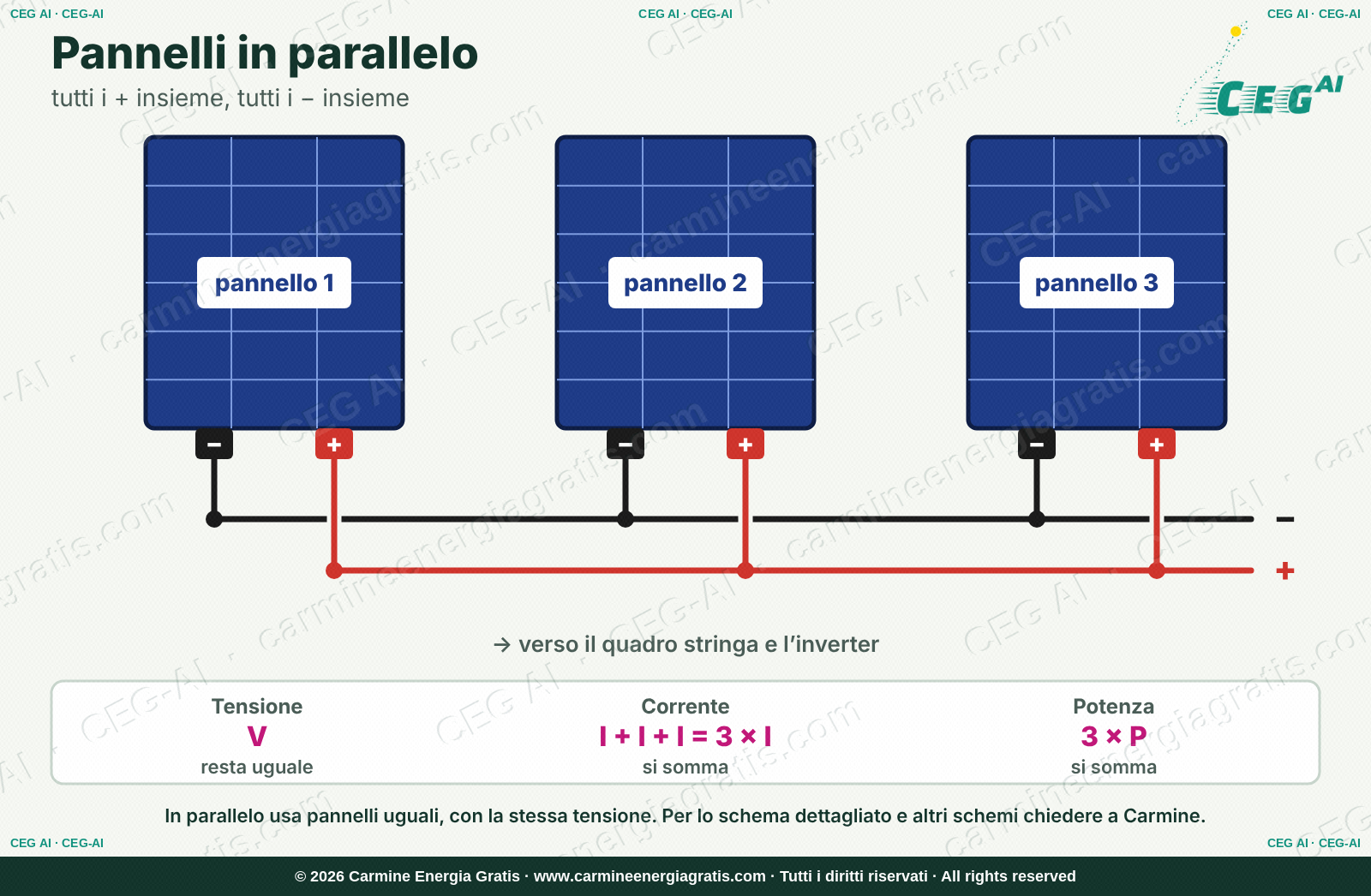

In parallelo la corrente si somma e la tensione resta uguale.
Chiedi lo schema dettagliatoParla con Carmine
Per ricevere lo schema dettagliato, indica a Carmine il modello e il numero di preordine CEG. Gli schemi a blocchi aiutano a capire il sistema; collegamenti e collaudo spettano all’installatore.
