1. El principio
Los paneles al este reciben el sol por la mañana, los del oeste por la tarde. En el mismo momento producen corrientes y tensiones distintas. El regulador del inversor (MPPT) busca el mejor punto de trabajo de los paneles conectados a él: si mezclas este y oeste en la misma entrada, tiene que buscar un compromiso y se pierde energía.
Por eso la regla es: este y oeste nunca en la misma entrada, ni en serie ni en paralelo. El este en PV1, el oeste en PV2.
2. Qué necesitas
- Inversor con dos MPPT: el Growatt SPF 6000 ES PLUS tiene dos, 16 A por entrada. Inversores Growatt
- Dos strings: se recomiendan los mismos paneles y el mismo número en cada faldón.
- Caja de string CEG con dos entradas separadas, seccionador, descargadores y portafusibles de 16 A. Caja DC
3. Por qué conviene
El día de producción se alarga: el este empieza pronto, el oeste termina tarde. El pico de mediodía es más bajo que con todos los paneles al sur, así que la batería trabaja menos y la energía llega de forma más regular durante el día, cuando la casa la usa.
4. El control que hay que hacer
Antes de conectar, comprueba dos cosas en cada string: la tensión en vacío en frío debe quedar por debajo del máximo del inversor, y la corriente por debajo de los 16 A de la entrada. La tensión de los paneles sube con el frío. Calculadora de strings
Con un solo string por entrada los fusibles de string no son obligatorios, pero la caja CEG los lleva igualmente y también sirven para seccionar.
5. Errores que evitar
- Poner este y oeste en serie o en paralelo en la misma entrada.
- Calcular la tensión del string en verano en lugar de en frío.
- Dos faldones con un número de paneles muy distinto sin haberlo comprobado.
- Olvidar la tierra y la protección contra sobretensiones (mira el esquema de rayos).
6. El esquema eléctrico detallado

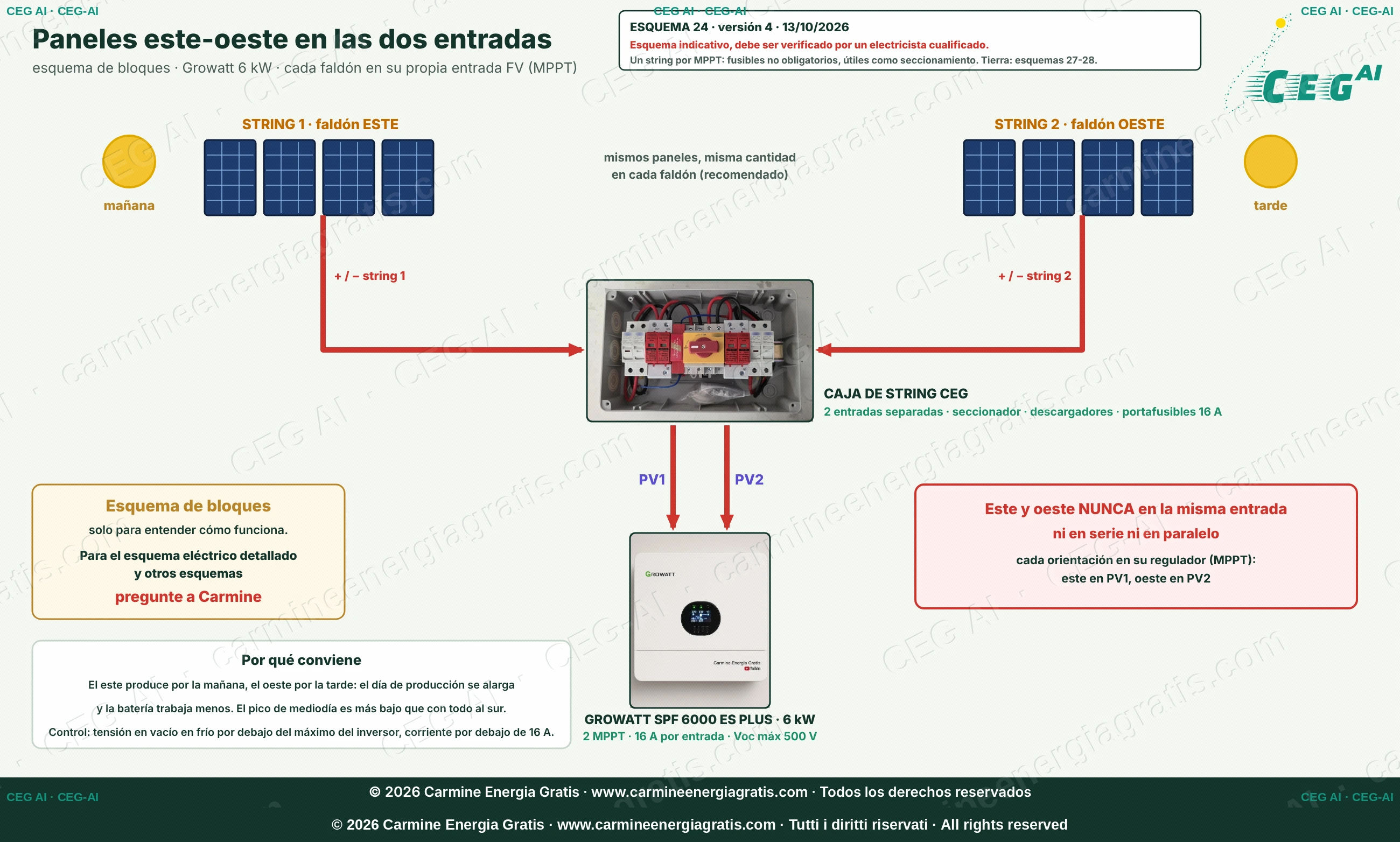

El esquema de bloques sirve para entender cómo funciona. El esquema eléctrico detallado, con bornes y conexiones, está reservado a quien ha comprado a través de Carmine Energia Gratis: escribe a Carmine indicando tu número de prepedido CEG. La conexión y la puesta en marcha las hace un electricista cualificado.
7. Preguntas frecuentes
¿Puedo poner este y oeste en paralelo en el mismo MPPT?
En el esquema CEG no: cada orientación va en su regulador. Juntas, el inversor tiene que buscar un compromiso entre dos faldones que trabajan de forma distinta.
¿Hace falta el mismo número de paneles en cada faldón?
Se recomienda, pero con dos entradas separadas cada string se regula por su cuenta. Lo importante es que cada string respete los límites de tensión y corriente de su entrada.
¿Produce menos que una instalación toda al sur?
En el pico sí, pero la producción se reparte en más horas del día. Con batería, esto suele ser una ventaja.
¿Hacen falta fusibles de string?
Con un solo string por entrada no son obligatorios. La caja de string CEG los lleva igualmente, de 16 A, y también sirven para seccionar.
