1. Il principio
I pannelli a est ricevono il sole al mattino, quelli a ovest al pomeriggio. Nello stesso momento producono correnti e tensioni diverse. Il regolatore dell'inverter (MPPT) cerca il punto di lavoro migliore per i pannelli collegati a lui: se mischi est e ovest sullo stesso ingresso, deve scegliere un compromesso e si perde energia.
Per questo la regola è: est e ovest mai sullo stesso ingresso, né in serie né in parallelo. Est su PV1, ovest su PV2.
2. Cosa serve
- Inverter con due MPPT: il Growatt SPF 6000 ES PLUS ne ha due, con 16 A per ingresso. Inverter Growatt
- Due stringhe: consigliati gli stessi pannelli e lo stesso numero su ogni falda.
- Quadro stringa CEG con due ingressi separati, sezionatore, scaricatori e fusibili sezionabili da 16 A. Quadro DC
3. Perché conviene
La giornata di produzione si allunga: l'est comincia presto, l'ovest finisce tardi. Il picco di mezzogiorno è più basso che con tutti i pannelli a sud, quindi la batteria lavora meno e l'energia arriva in modo più regolare durante il giorno, quando la casa la usa.
4. Il controllo da fare
Prima di collegare, per ogni stringa verifica due cose: la tensione a vuoto al freddo deve restare sotto il massimo dell'inverter, e la corrente sotto i 16 A dell'ingresso. Con il freddo la tensione dei pannelli sale. Calcolatore stringhe
Con una sola stringa per ingresso i fusibili di stringa non sono obbligatori, ma nel quadro CEG ci sono comunque e servono anche per sezionare.
5. Errori da evitare
- Mettere est e ovest in serie o in parallelo sullo stesso ingresso.
- Calcolare la tensione della stringa d'estate invece che al freddo.
- Due falde con numero di pannelli molto diverso senza averlo verificato.
- Dimenticare terra e protezioni contro le sovratensioni (vedi lo schema dei fulmini).
6. Lo schema elettrico dettagliato

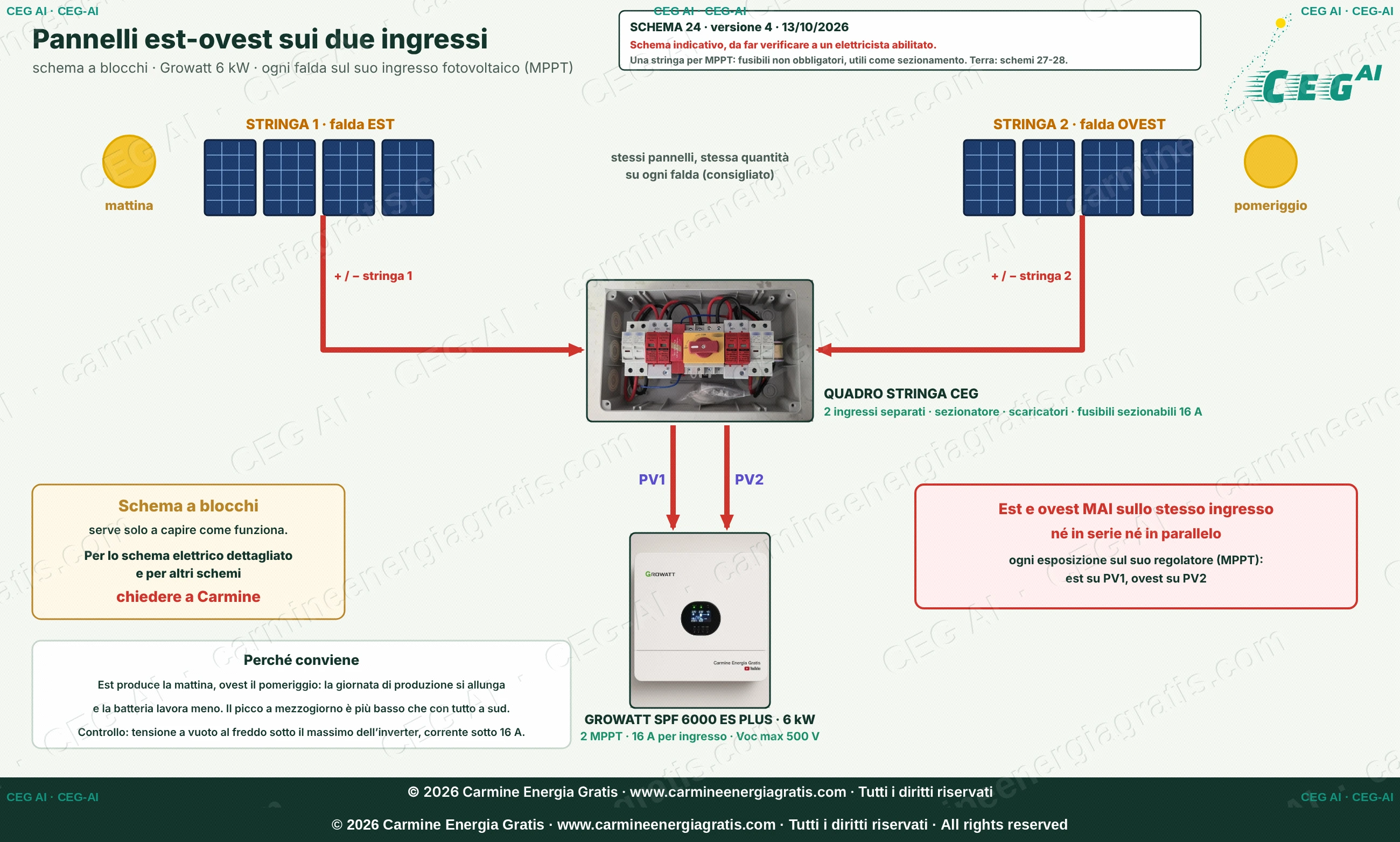

Lo schema a blocchi serve a capire come funziona. Lo schema elettrico dettagliato, con morsetti e collegamenti, è riservato a chi ha acquistato tramite Carmine Energia Gratis: scrivi a Carmine e indica il numero del tuo preordine CEG. Collegamenti e collaudo spettano a un elettricista abilitato.
7. Domande frequenti
Posso mettere est e ovest in parallelo sullo stesso MPPT?
Nello schema CEG no: ogni esposizione va sul suo regolatore. Mettendole insieme l'inverter deve scegliere un compromesso tra due falde che lavorano in modo diverso.
Serve lo stesso numero di pannelli su ogni falda?
È consigliato, ma con due ingressi separati ogni stringa si regola da sola. Conta che ogni stringa rispetti i limiti di tensione e corrente del suo ingresso.
Rende meno di un impianto tutto a sud?
Nel momento del picco sì, ma la produzione è distribuita su più ore della giornata. In un impianto con batteria questo è spesso un vantaggio.
Servono i fusibili di stringa?
Con una sola stringa per ingresso non sono obbligatori. Nel quadro stringa CEG ci sono comunque, da 16 A, e servono anche come sezionamento.
