1. Le principe
Les panneaux à l'est reçoivent le soleil le matin, ceux à l'ouest l'après-midi. Au même moment ils produisent des courants et des tensions différents. Le régulateur de l'onduleur (MPPT) cherche le meilleur point de fonctionnement des panneaux qui lui sont raccordés : si vous mélangez est et ouest sur la même entrée, il doit faire un compromis et de l'énergie est perdue.
La règle est donc : est et ouest jamais sur la même entrée, ni en série ni en parallèle. L'est sur PV1, l'ouest sur PV2.
2. Ce qu'il faut
- Onduleur à deux MPPT : le Growatt SPF 6000 ES PLUS en a deux, 16 A par entrée. Onduleurs Growatt
- Deux chaînes : mêmes panneaux et même nombre sur chaque pan conseillés.
- Coffret de chaîne CEG avec deux entrées séparées, sectionneur, parafoudres et porte-fusibles 16 A. Coffret DC
3. Pourquoi c'est intéressant
La journée de production s'allonge : l'est commence tôt, l'ouest finit tard. Le pic de midi est plus bas qu'avec tous les panneaux au sud, donc la batterie travaille moins et l'énergie arrive de façon plus régulière dans la journée, quand la maison l'utilise.
4. La vérification à faire
Avant de raccorder, vérifiez deux choses pour chaque chaîne : la tension à vide à froid doit rester sous le maximum de l'onduleur, et le courant sous les 16 A de l'entrée. La tension des panneaux monte avec le froid. Calculateur de chaînes
Avec une seule chaîne par entrée, les fusibles de chaîne ne sont pas obligatoires, mais le coffret CEG les a quand même et ils servent aussi au sectionnement.
5. Erreurs à éviter
- Mettre est et ouest en série ou en parallèle sur la même entrée.
- Calculer la tension de la chaîne en été au lieu du froid.
- Deux pans avec un nombre de panneaux très différent sans l'avoir vérifié.
- Oublier la terre et la protection contre les surtensions (voir le schéma foudre).

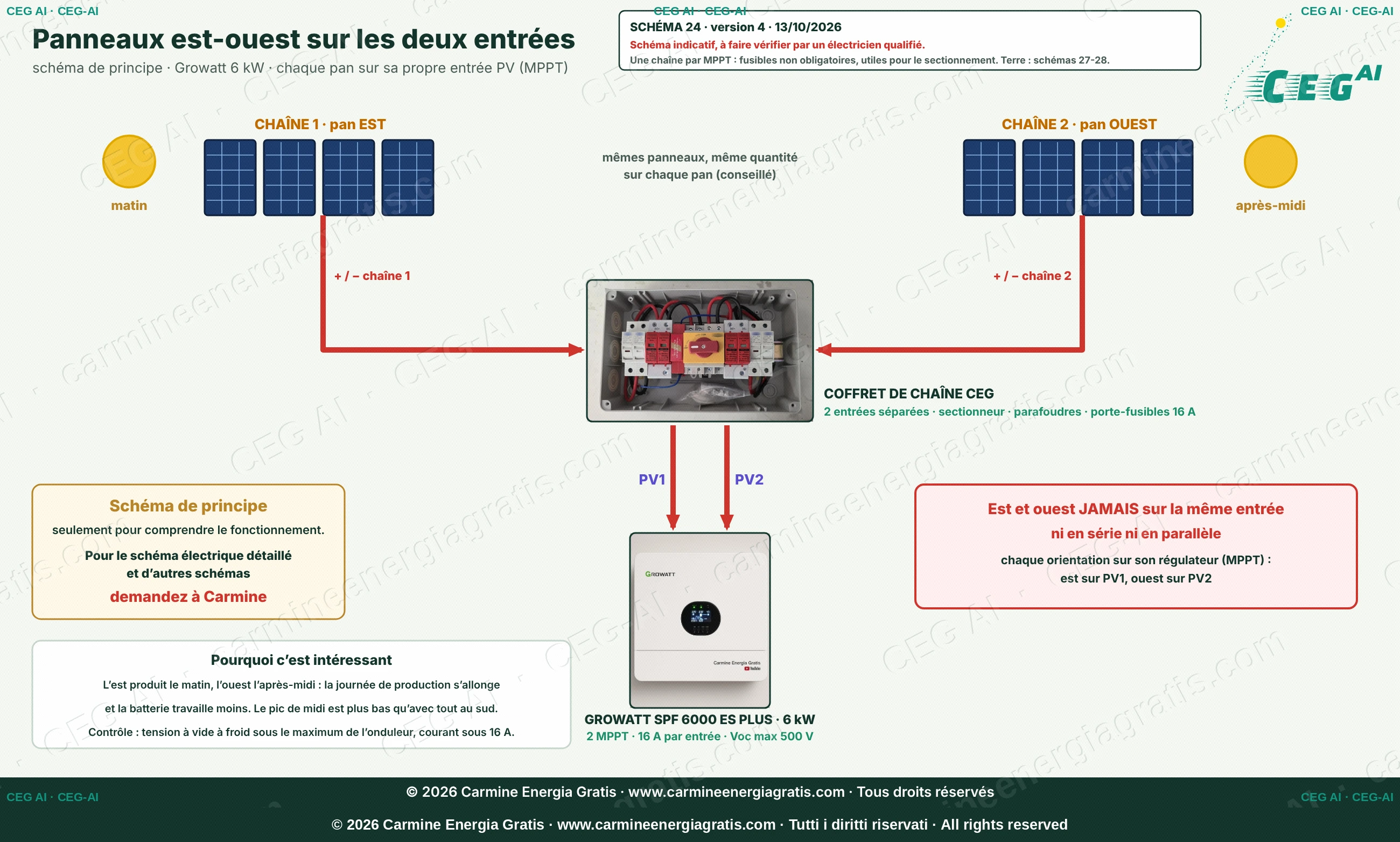

6. Le schéma électrique détaillé
Le schéma de principe sert à comprendre le fonctionnement. Le schéma électrique détaillé, avec bornes et raccordements, est réservé à ceux qui ont acheté via Carmine Energia Gratis : écrivez à Carmine en indiquant votre numéro de précommande CEG. Le raccordement et la mise en service doivent être faits par un électricien qualifié.
7. Questions fréquentes
Puis-je mettre est et ouest en parallèle sur le même MPPT ?
Pas dans le schéma CEG : chaque orientation va sur son régulateur. Ensemble, l'onduleur doit faire un compromis entre deux pans qui fonctionnent différemment.
Faut-il le même nombre de panneaux sur chaque pan ?
C'est conseillé, mais avec deux entrées séparées chaque chaîne est régulée seule. Il faut surtout que chaque chaîne respecte les limites de tension et de courant de son entrée.
Ça produit moins qu'une installation plein sud ?
Au moment du pic oui, mais la production est répartie sur plus d'heures. Avec une batterie, c'est souvent un avantage.
Faut-il des fusibles de chaîne ?
Avec une seule chaîne par entrée ils ne sont pas obligatoires. Le coffret de chaîne CEG les a quand même, 16 A, et ils servent aussi au sectionnement.
