1. Por qué hace falta
Un rayo no tiene que caer sobre los paneles para hacer daño: incluso uno cercano crea sobretensiones en los cables, que pueden romper el inversor. Los descargadores (SPD) mandan esas sobretensiones a tierra antes de que lleguen a los equipos.
2. Primera pregunta: ¿la casa tiene pararrayos?
No: se hace la conexión equipotencial de las estructuras y los marcos de los paneles a tierra, según el manual, y se pone un descargador tipo 2 en el lado de los paneles (DC).
Sí: pasa a la segunda pregunta.
3. Segunda pregunta: ¿los paneles están en la zona protegida?
Sí, y se respetan las distancias de seguridad al pararrayos: basta un descargador tipo 2.
No: hace falta un descargador tipo 1 (o 1+2) donde los cables entran en la casa, y la instalación debe conectarse al pararrayos.
4. Siempre, en todos los casos
- El descargador se elige según la tensión en vacío de los paneles en frío.
- En el lado AC, un descargador aparte.
- Cables + y − juntos, sin bucles grandes; cables a tierra cortos y rectos.
- En cables largos, un descargador en cada extremo.
- Revisa los descargadores después de las tormentas.
Si los cables entre paneles e inversor son cortos (menos de 10 m) y el inversor ya lleva descargadores integrados, el externo puede no ser necesario: lo decide el técnico. La caja de string CEG ya lleva los descargadores montados. Caja DC
5. Quién decide
La evaluación del riesgo de rayos se hace según las normas vigentes (IEC/EN 62305) y la realiza un técnico cualificado. Este esquema explica las opciones; no sustituye esa evaluación.

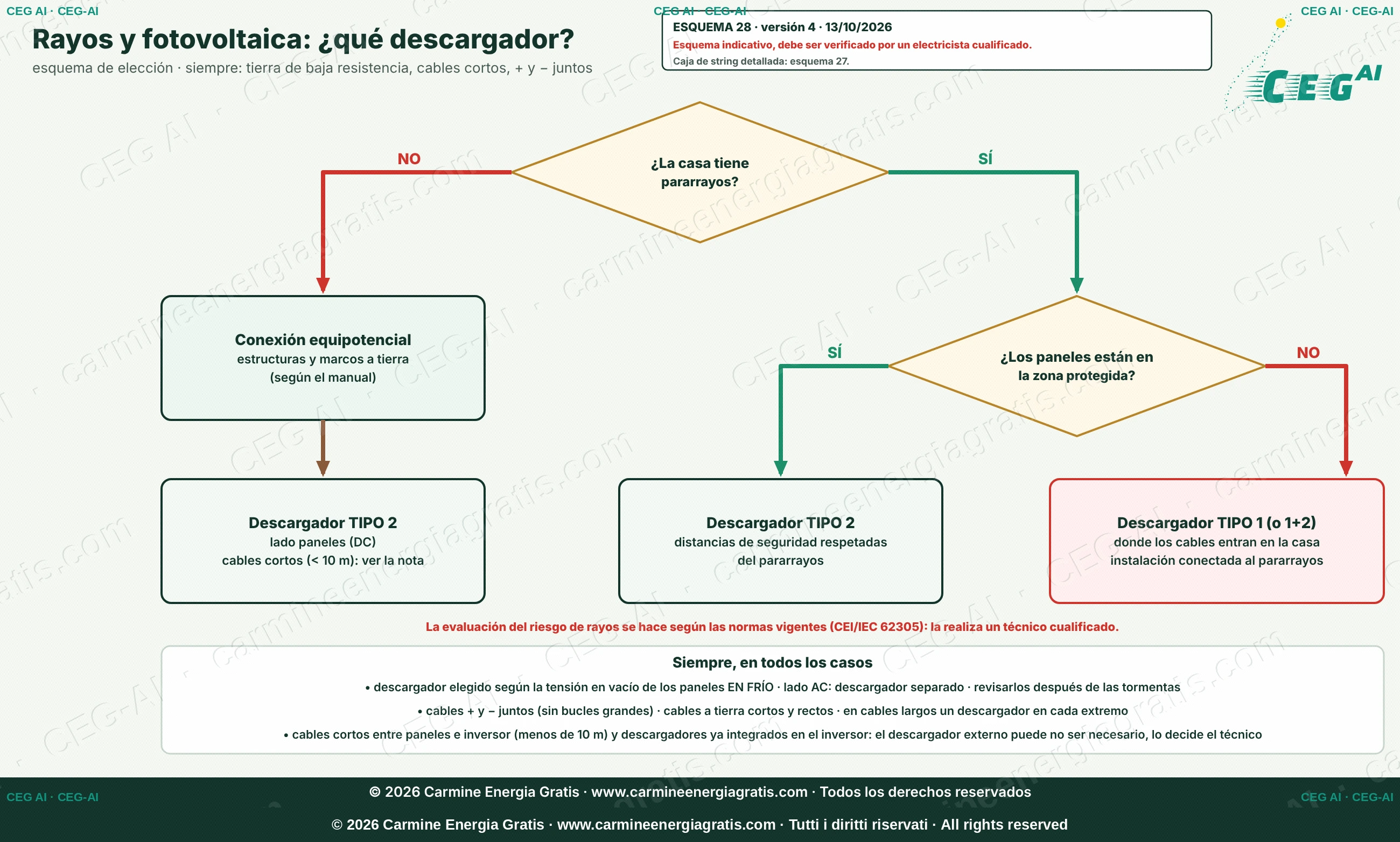

6. El esquema eléctrico detallado
El esquema de bloques sirve para entender cómo funciona. El esquema eléctrico detallado, con bornes y conexiones, está reservado a quien ha comprado a través de Carmine Energia Gratis: escribe a Carmine indicando tu número de prepedido CEG. La conexión y la puesta en marcha las hace un electricista cualificado.
7. Preguntas frecuentes
¿Qué diferencia hay entre descargador tipo 1 y tipo 2?
El tipo 1 está hecho para corrientes muy fuertes, como un rayo directo que llega desde el pararrayos. El tipo 2 protege de las sobretensiones inducidas por rayos cercanos, que es el caso más común.
Si tengo pararrayos, ¿mis paneles ya están protegidos?
Solo si están dentro de la zona protegida y a la distancia correcta. Si no, hace falta un descargador tipo 1 (o 1+2) y la conexión al pararrayos.
El inversor ya lleva descargadores: ¿es suficiente?
Con cables cortos, menos de 10 m, puede serlo. Con cables largos hace falta también un descargador cerca de los paneles. Lo decide el técnico.
¿Cada cuánto se revisan los descargadores?
Después de cada tormenta fuerte y en el mantenimiento. Muchos descargadores tienen una ventanita que cambia de color cuando hay que sustituirlos.
Habla con Carmine
Antes de elegir componentes y conexiones, revisamos juntos tu instalación.
