1. Pourquoi c'est nécessaire
La foudre n'a pas besoin de tomber sur les panneaux pour faire des dégâts : même un impact proche crée des surtensions sur les câbles, qui peuvent détruire l'onduleur. Les parafoudres envoient ces surtensions à la terre avant qu'elles n'atteignent les appareils.

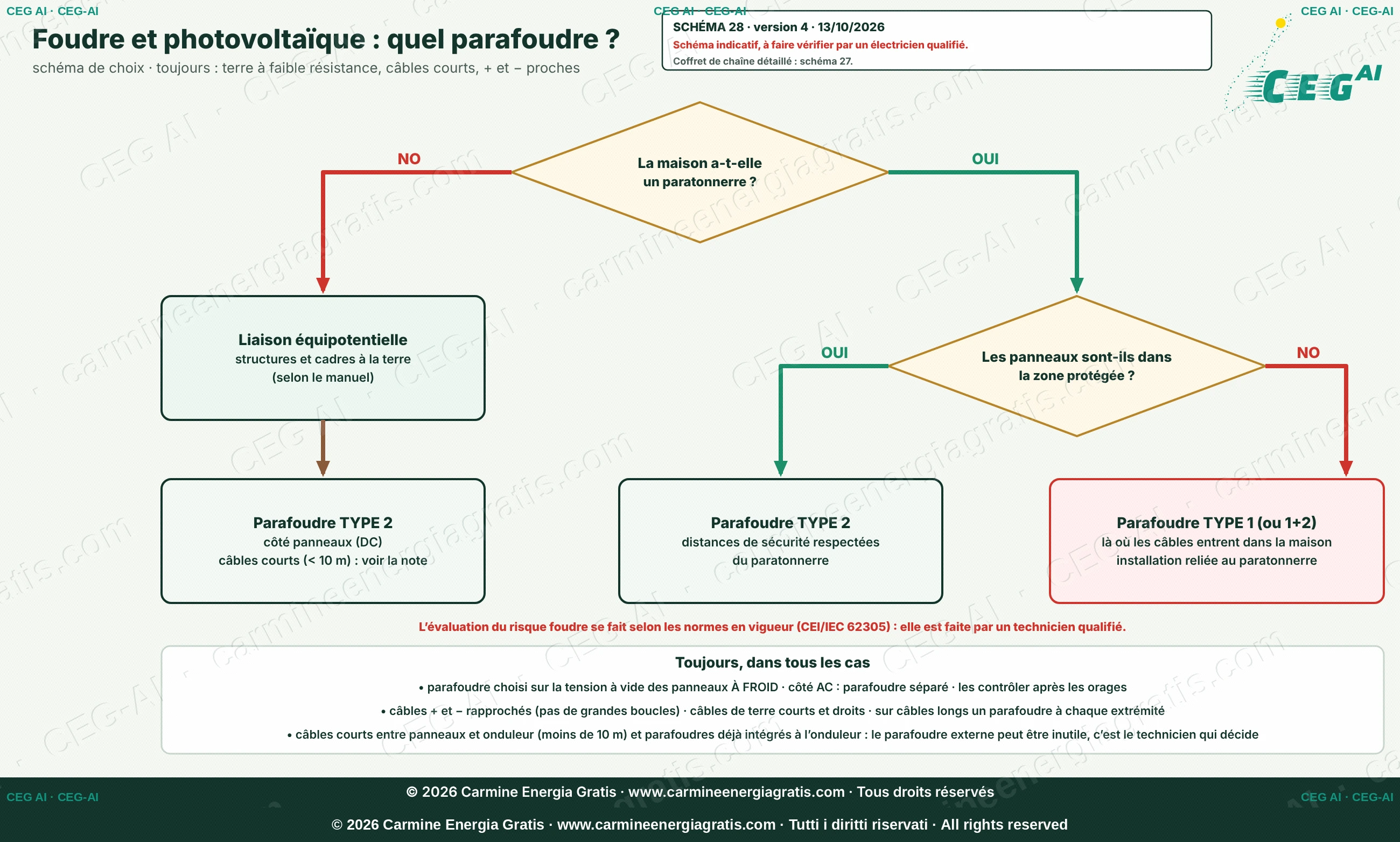

2. Première question : la maison a-t-elle un paratonnerre ?
Non : on fait la liaison équipotentielle des structures et des cadres des panneaux à la terre, selon le manuel, et on installe un parafoudre de type 2 côté panneaux (DC).
Oui : passez à la deuxième question.
3. Deuxième question : les panneaux sont-ils dans la zone protégée ?
Oui, et les distances de sécurité par rapport au paratonnerre sont respectées : un parafoudre de type 2 suffit.
Non : il faut un parafoudre de type 1 (ou 1+2) là où les câbles entrent dans la maison, et l'installation doit être reliée au paratonnerre.
4. Toujours, dans tous les cas
- Le parafoudre se choisit sur la tension à vide des panneaux à froid.
- Côté AC, un parafoudre séparé.
- Câbles + et − rapprochés, sans grandes boucles ; câbles de terre courts et droits.
- Sur des câbles longs, un parafoudre à chaque extrémité.
- Contrôlez les parafoudres après les orages.
Si les câbles entre panneaux et onduleur sont courts (moins de 10 m) et que l'onduleur a déjà des parafoudres intégrés, le parafoudre externe peut être inutile : c'est le technicien qui décide. Le coffret de chaîne CEG a déjà ses parafoudres. Coffret DC
5. Qui décide
L'évaluation du risque foudre se fait selon les normes en vigueur (CEI/EN 62305) et elle est faite par un technicien qualifié. Ce schéma explique les choix, il ne remplace pas cette évaluation.
6. Le schéma électrique détaillé
Le schéma de principe sert à comprendre le fonctionnement. Le schéma électrique détaillé, avec bornes et raccordements, est réservé à ceux qui ont acheté via Carmine Energia Gratis : écrivez à Carmine en indiquant votre numéro de précommande CEG. Le raccordement et la mise en service doivent être faits par un électricien qualifié.
7. Questions fréquentes
Quelle différence entre parafoudre de type 1 et de type 2 ?
Le type 1 est fait pour des courants très forts, comme un coup de foudre direct venant du paratonnerre. Le type 2 protège contre les surtensions induites par la foudre tombée à proximité, le cas le plus courant.
Si j'ai un paratonnerre, mes panneaux sont-ils déjà protégés ?
Seulement s'ils sont dans la zone protégée et à la bonne distance. Sinon il faut un parafoudre de type 1 (ou 1+2) et la liaison au paratonnerre.
L'onduleur a déjà des parafoudres intégrés : est-ce suffisant ?
Avec des câbles courts, moins de 10 m, cela peut suffire. Avec des câbles longs, il faut aussi un parafoudre près des panneaux. C'est le technicien qui décide.
Tous les combien contrôler les parafoudres ?
Après chaque gros orage et lors de l'entretien. Beaucoup de parafoudres ont un voyant qui change de couleur quand il faut les remplacer.
