1. Perché serve
Un fulmine non deve cadere sui pannelli per fare danni: anche uno vicino crea sovratensioni sui cavi, che possono rompere l'inverter. Gli scaricatori (SPD) mandano a terra queste sovratensioni prima che arrivino agli apparecchi.

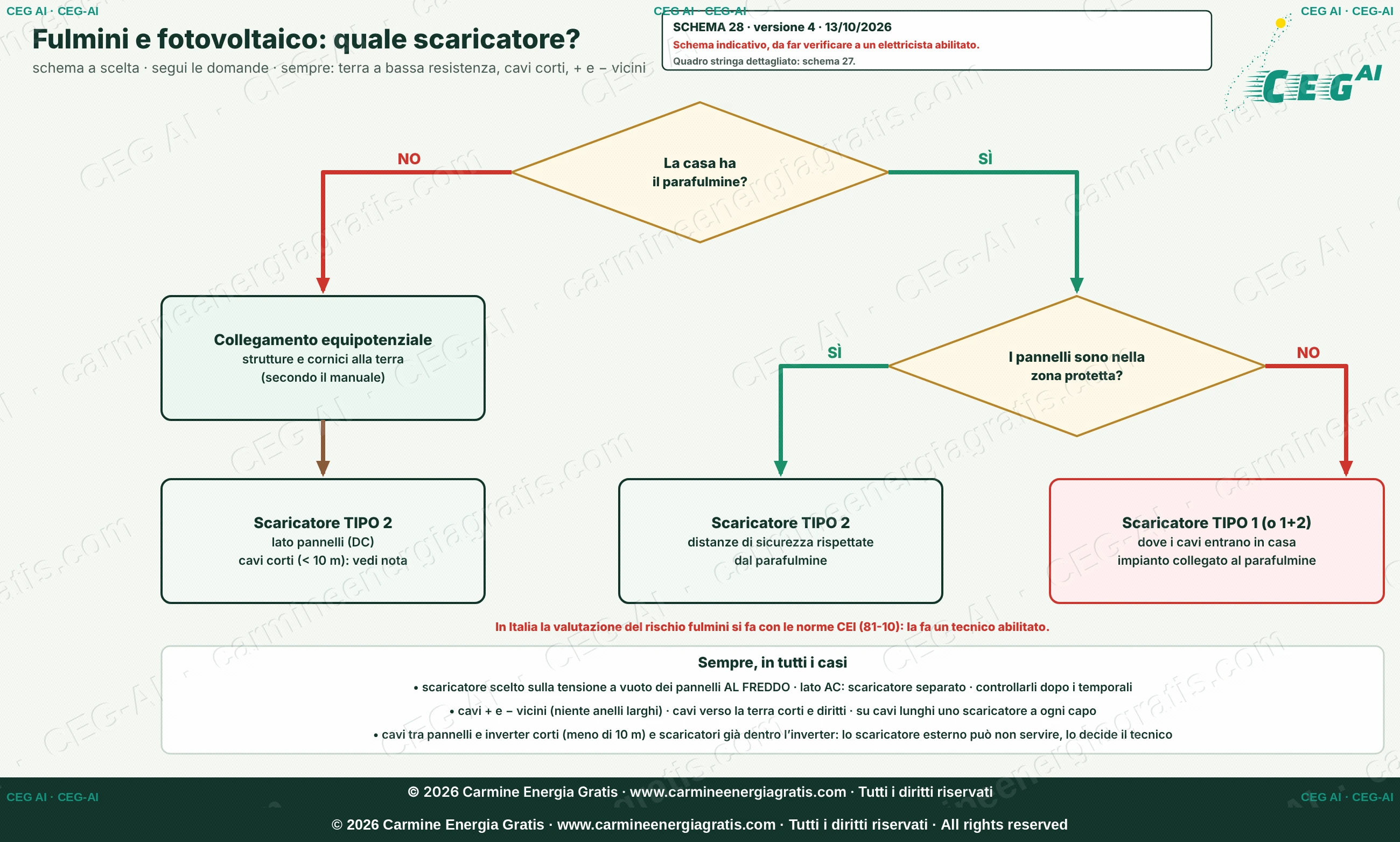

2. Prima domanda: la casa ha il parafulmine?
No: si fa il collegamento equipotenziale delle strutture e delle cornici dei pannelli alla terra, secondo il manuale, e si mette uno scaricatore di tipo 2 lato pannelli (DC).
Sì: si passa alla seconda domanda.
3. Seconda domanda: i pannelli sono nella zona protetta?
Sì, e le distanze di sicurezza dal parafulmine sono rispettate: basta uno scaricatore di tipo 2.
No: serve uno scaricatore di tipo 1 (o 1+2) dove i cavi entrano in casa, e l'impianto va collegato al parafulmine.
4. Sempre, in tutti i casi
- Lo scaricatore si sceglie sulla tensione a vuoto dei pannelli al freddo.
- Lato AC ci vuole uno scaricatore separato.
- Cavi + e − vicini, senza anelli larghi; cavi verso terra corti e diritti.
- Su cavi lunghi, uno scaricatore a ogni capo.
- Controlla gli scaricatori dopo i temporali.
Se i cavi tra pannelli e inverter sono corti (meno di 10 m) e l'inverter ha già gli scaricatori dentro, quello esterno può non servire: lo decide il tecnico. Il quadro stringa CEG ha gli scaricatori già montati. Quadro DC
5. Chi decide
In Italia la valutazione del rischio fulmini si fa con le norme CEI (CEI EN 62305 / CEI 81-10) e la fa un tecnico abilitato. Questo schema serve a capire le scelte, non a sostituire quella valutazione.
6. Lo schema elettrico dettagliato
Lo schema a blocchi serve a capire come funziona. Lo schema elettrico dettagliato, con morsetti e collegamenti, è riservato a chi ha acquistato tramite Carmine Energia Gratis: scrivi a Carmine e indica il numero del tuo preordine CEG. Collegamenti e collaudo spettano a un elettricista abilitato.
7. Domande frequenti
Che differenza c'è tra scaricatore di tipo 1 e tipo 2?
Il tipo 1 è fatto per correnti molto forti, come quelle di un fulmine che arriva dall'impianto parafulmine. Il tipo 2 protegge dalle sovratensioni indotte da fulmini vicini, che sono il caso più comune.
Se ho il parafulmine, i pannelli sono già protetti?
Solo se sono dentro la zona protetta e alla giusta distanza. Altrimenti servono uno scaricatore di tipo 1 (o 1+2) e il collegamento al parafulmine.
L'inverter ha già gli scaricatori dentro: basta?
Con cavi corti, meno di 10 m, può bastare. Con cavi lunghi serve uno scaricatore anche vicino ai pannelli. Lo decide il tecnico.
Ogni quanto si controllano gli scaricatori?
Dopo ogni temporale forte e comunque durante la manutenzione. Molti scaricatori hanno una finestrella che cambia colore quando vanno sostituiti.
