1. L'idée
Pomper de l'eau consomme de l'énergie. Si la pompe tourne aux heures de soleil, cette énergie vient directement des panneaux et la batterie reste pour la maison. L'eau pompée va dans une citerne, qui sert de réserve la nuit : c'est la « batterie d'eau » de l'installation.
2. Ce qu'il faut
- Onduleur Growatt SPF 6000 ES PLUS avec batterie CEG 51,2 V. Onduleurs Growatt
- Contacteur avec disjoncteur moteur : il démarre la pompe et la protège.
- Disjoncteur différentiel 30 mA type A, calibré selon la pompe.
- Flotteur ou pressostat : avec une pompe immergée on utilise en général un flotteur.
- Horloge, pour que la pompe ne tourne qu'aux heures de soleil.
- Citerne pour l'eau.
3. Comment ça marche
Quand le niveau de la citerne baisse, le flotteur (ou le pressostat) demande de l'eau. S'il fait jour, l'horloge laisse passer la commande et le contacteur démarre la pompe. Quand la citerne est pleine, le flotteur coupe la commande et la pompe s'arrête.
4. Le courant de démarrage
Au démarrage, un moteur demande 3 à 5 fois son courant normal. Le Growatt tient le double de sa puissance pendant 5 secondes (manuel, page 39) : la pompe doit donc être choisie en tenant compte du démarrage, pas seulement de la puissance sur la plaque.
5. Protections et câbles
Les protections et les câbles se dimensionnent selon la puissance de la pompe installée. Il n'y a pas de calibre valable pour toutes : l'électricien les choisit pour la vraie pompe.

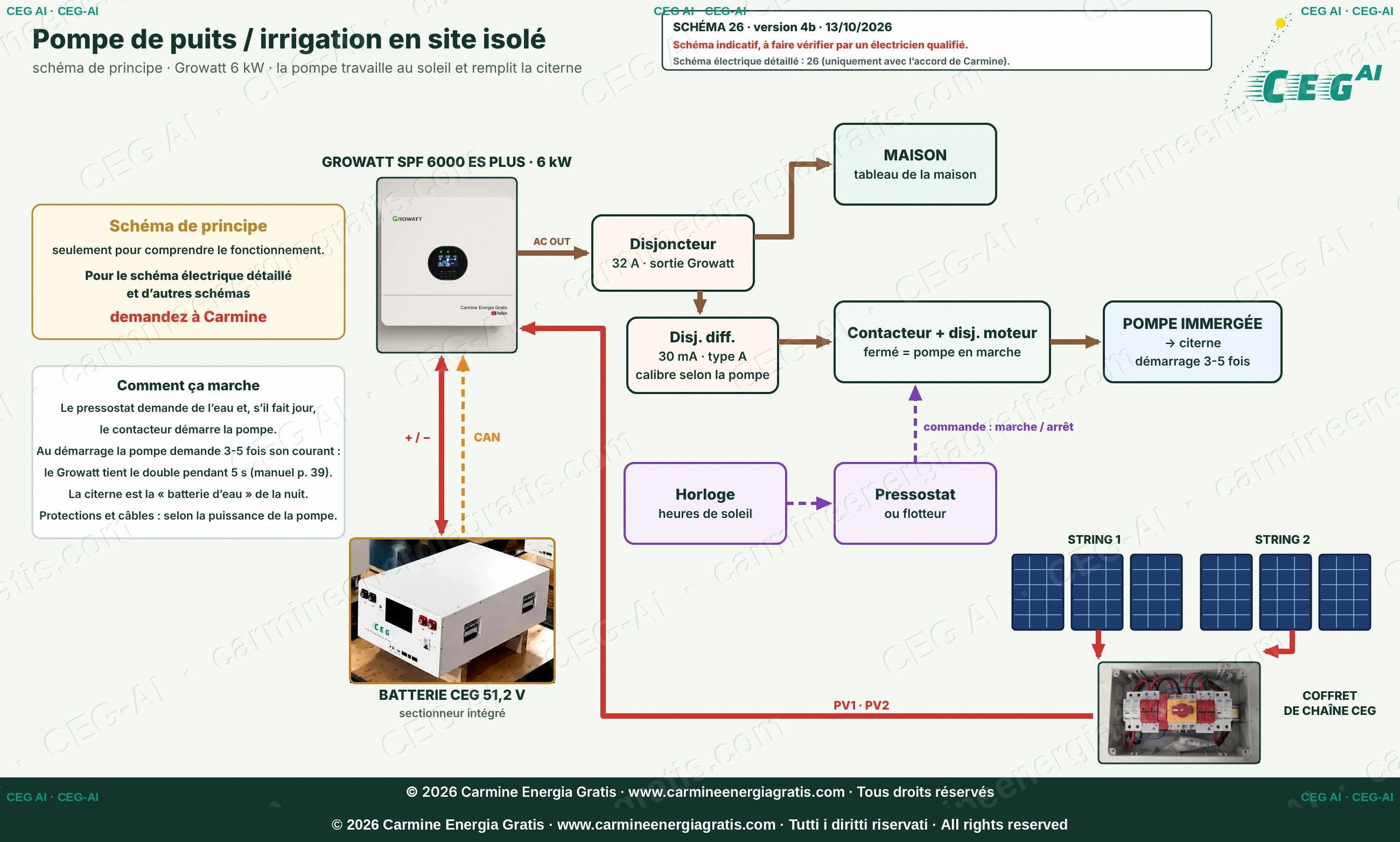

6. Le schéma électrique détaillé
Le schéma de principe sert à comprendre le fonctionnement. Le schéma électrique détaillé, avec bornes et raccordements, est réservé à ceux qui ont acheté via Carmine Energia Gratis : écrivez à Carmine en indiquant votre numéro de précommande CEG. Le raccordement et la mise en service doivent être faits par un électricien qualifié.
7. Questions fréquentes
Flotteur ou pressostat ?
Pour une pompe immergée qui remplit une citerne, on utilise en général un flotteur. Le pressostat sert quand la pompe doit maintenir la pression dans un réseau. Le schéma CEG fonctionne avec les deux.
Le Growatt supporte-t-il le démarrage de la pompe ?
Le Growatt tient le double de sa puissance pendant 5 secondes. Une pompe demande 3 à 5 fois son courant au démarrage : à vérifier sur la pompe choisie, avant de l'acheter.
La pompe peut-elle tourner la nuit ?
Oui, mais l'énergie vient alors de la batterie. Le schéma CEG utilise justement l'horloge pour faire tourner la pompe au soleil et garder la citerne comme réserve pour la nuit.
Quelle section de câble faut-il ?
Cela dépend de la puissance de la pompe et de la longueur du câble jusqu'au puits. L'électricien la choisit pour la pompe installée.
Parlez avec Carmine
Avant de choisir les composants et le câblage, vérifions ensemble votre installation.
