1. L'idea
Pompare acqua costa energia. Se la pompa lavora nelle ore di sole, quell'energia arriva direttamente dai pannelli e la batteria resta per la casa. L'acqua pompata finisce in una cisterna, che la notte fa da riserva: è la «batteria d'acqua» dell'impianto.
2. Cosa serve
- Inverter Growatt SPF 6000 ES PLUS con batteria CEG 51,2 V. Inverter Growatt
- Teleruttore con salvamotore: accende la pompa e la protegge.
- Magnetotermico differenziale 30 mA tipo A, con la taglia scelta in base alla pompa.
- Galleggiante o pressostato: nelle pompe sommerse di solito si usa un galleggiante.
- Orologio, per far lavorare la pompa solo nelle ore di sole.
- Cisterna per l'acqua.
3. Come funziona
Quando la cisterna si abbassa, il galleggiante (o il pressostato) chiede acqua. Se è giorno, l'orologio lascia passare il comando e il teleruttore accende la pompa. Quando la cisterna è piena, il galleggiante interrompe il comando e la pompa si ferma.
4. Lo spunto della pompa
All'avvio un motore chiede 3-5 volte la sua corrente normale. Il Growatt regge il doppio della sua potenza per 5 secondi (manuale, pagina 39): per questo la pompa va scelta tenendo conto dello spunto, non solo della potenza scritta sulla targa.
5. Protezioni e cavi
Protezioni e cavi si dimensionano in base alla potenza della pompa installata. Non c'è una taglia valida per tutte: la sceglie l'elettricista sulla pompa vera.
6. Lo schema elettrico dettagliato

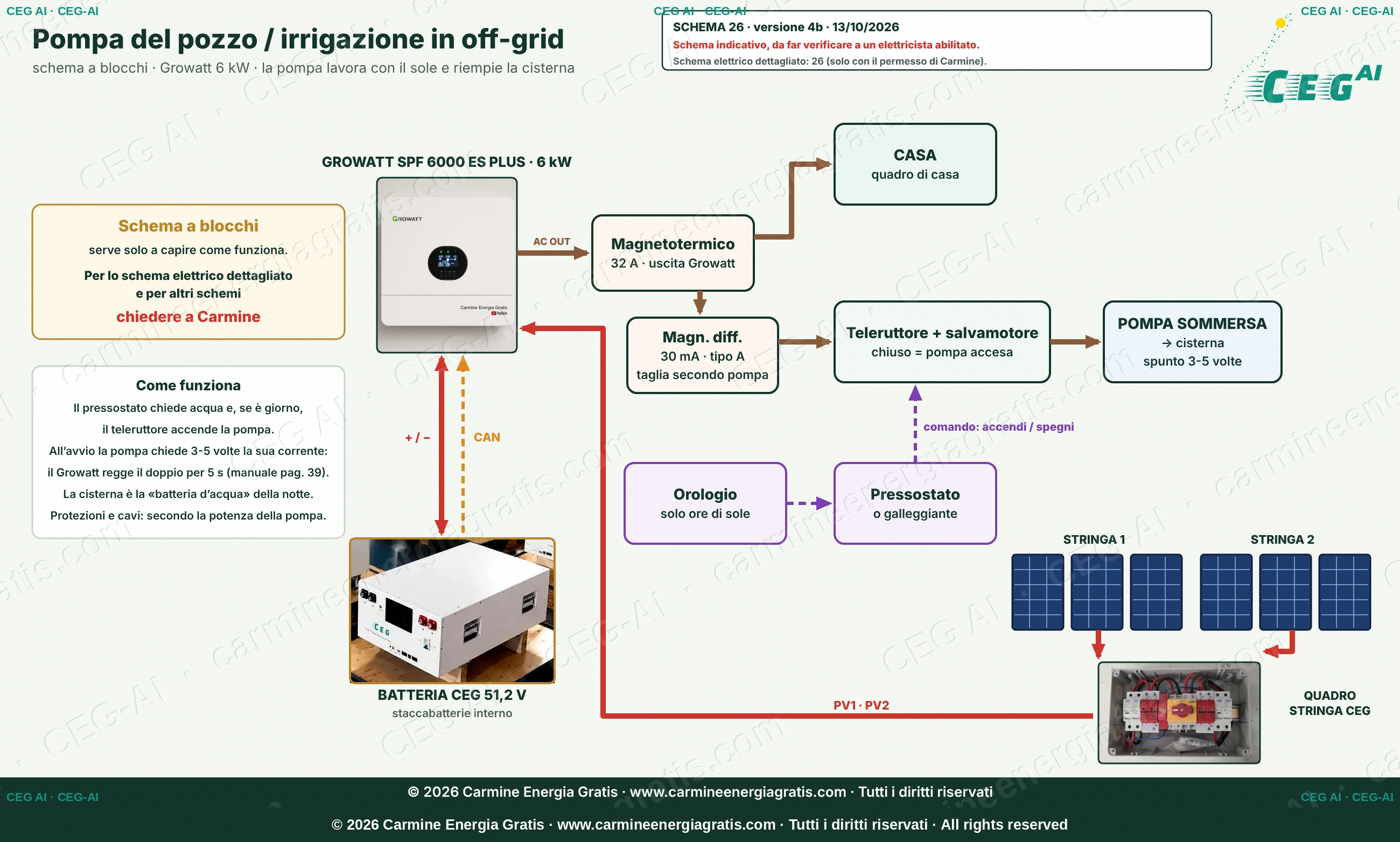

Lo schema a blocchi serve a capire come funziona. Lo schema elettrico dettagliato, con morsetti e collegamenti, è riservato a chi ha acquistato tramite Carmine Energia Gratis: scrivi a Carmine e indica il numero del tuo preordine CEG. Collegamenti e collaudo spettano a un elettricista abilitato.
7. Domande frequenti
Meglio galleggiante o pressostato?
Per una pompa sommersa che riempie una cisterna di solito si usa il galleggiante. Il pressostato si usa quando la pompa deve mantenere la pressione in un impianto. Lo schema CEG funziona con tutti e due.
Il Growatt regge l'avvio della pompa?
Il Growatt regge il doppio della sua potenza per 5 secondi. Una pompa all'avvio chiede 3-5 volte la sua corrente: va verificato sulla pompa che vuoi usare, prima di comprarla.
Posso far lavorare la pompa anche di notte?
Si può, ma l'energia viene dalla batteria. Lo schema CEG usa l'orologio proprio per far lavorare la pompa con il sole e usare la cisterna come riserva per la notte.
Che sezione di cavo serve?
Dipende dalla potenza della pompa e dalla lunghezza del cavo fino al pozzo. Lo decide l'elettricista sulla pompa installata.
Parla con Carmine
Prima di scegliere componenti e collegamenti, verifichiamo insieme il tuo impianto.
